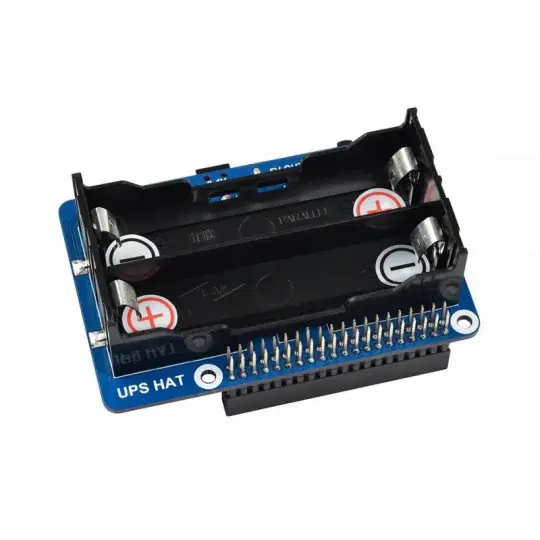

Záložní zdroj UPS – napájecí adaptér pro Raspberry Pi – 5 V – Waveshare 18306 Nová Kolekce

Popis

Nepřerušitelný zdroj napájení (UPS) ve formě overlay pro Raspberry Pi , který dodává dodatečné napájení modulu v případě výpadku napájení nebo během cesty. Je napájen dvěma Li-Ion 18650 bateriemi . Disponuje přídavným vypínačem ON/OFF a portem USB typu A. Sada obsahuje napájecí zdroj .

Popis produktu: Záložní zdroj UPS – napájecí adaptér pro Raspberry Pi – 5 V – Waveshare 18306

Nepřerušitelný zdroj napájení (UPS) ve formě overlay pro Raspberry Pi , který dodává dodatečné napájení modulu v případě výpadku napájení nebo během cesty. Je napájen dvěma bateriemi Li-Ion 18650 . Disponuje přídavným vypínačem ON/OFF a portem USB typu A. Sada obsahuje napájecí zdroj .

Power overlay, který má prostor pro dva Li-Ion články.

Produkt je kompatibilní s Raspberry Pi

Výrobce poskytuje stránku Product Wiki , která obsahuje uživatelskou příručku a technickou dokumentaci k jednotlivým komponentám.

Předmětem prodeje je power overlay. Baterie Raspberry Pi a Li-Ion 18650 je nutné zakoupit samostatně.

Hlavní rysy

• Má výstupy v podobě GPIO konektorů kompatibilních s Raspberry Pi
• Ke komunikaci využívá sběrnici I2C
• Umožňuje sledovat napětí, proud, výkon a úroveň nabití baterií v reálném čase
• Kryt obsahuje ochranu proti přebití a vybití, nadproudovou ochranu, ochranu proti zkratu a také ochranu proti zpětnému připojení baterie a funkci vyrovnávacího nabíjení
• Vestavěný 5V regulátor
• Vybaveno USB konektorem , který vám umožní pohodlně napájet další desky, nejen Raspberry Pi
• Panel má tlačítko ON / OFF pro ruční ovládání překrytí
• Sada obsahuje potřebné programovací prostředky a uživatelskou příručku

Popis klíčových zjištění

Víčko má 40 GPIO konektorů , pomocí kterých se připojuje k minipočítači Raspberry Pi. Mezi ty klíčové patří:

• 3V3 – napájecí pin 3,3V
• 5V – 5V napájecí kolík
• GND – systémový zemnící kolík
• SDA – datový výstupní pin sběrnice I2C
• SCL – pin hodinového výstupu I2C sběrnice

Overlay obsahuje 40 GPIO pinů.

Krycí deska má montážní otvory o průměru 3 mm.

Technické specifikace

• Výstupní napětí: 5V
• Parametry napájení: 8,4 V / 2 A (síťový adaptér součástí balení)
• Komunikační rozhraní: I2C
• Podporovaná baterie: Li-Ion 18650 (není součástí dodávky)
• Počet buněk: 2
• Závěry: Konektory GPIO kompatibilní s Raspberry Pi
• Port: USB typ A
• Rozměry: 56 x 85 mm
• Průměr montážního otvoru: 3 mm

Záložní zdroj UPS – napájecí adaptér pro Raspberry Pi – 5 V – Waveshare 18306

Zdroj pro Raspberry Pi 5 V od Waveshare má vestavěnou UPS. Díky tomu lze nástavec použít jak k zajištění elektřiny například při přepravě, tak k ochraně základní desky proti účinkům náhlých výpadků proudu.

Deska má navíc praktické tlačítko ON / OFF, které umožňuje zapnutí a vypnutí napájení, a řadu ochranných systémů chránících mimo jiné před přepětím, zkratem nebo zpětným zapojením baterií.

Multifunkční napájecí zdroj pro Raspberry Pi Hat

Použití napájecího štítu Raspberry Pi s UPS od Waveshare vám umožní zajistit neustálý přístup k elektřině a ochranu před náhlou ztrátou zdroje energie. Rozšíření také umožňuje přesné sledování parametrů napájení v reálném čase.

Další informace o tomto výkonovém štítu Raspberry Pi Hat lze nalézt na webových stránkách výrobce a na Wiki stránce produktu, na které se odkazuje v části „Užitečné odkazy“ pod popisem. K dispozici je také schéma desky.
