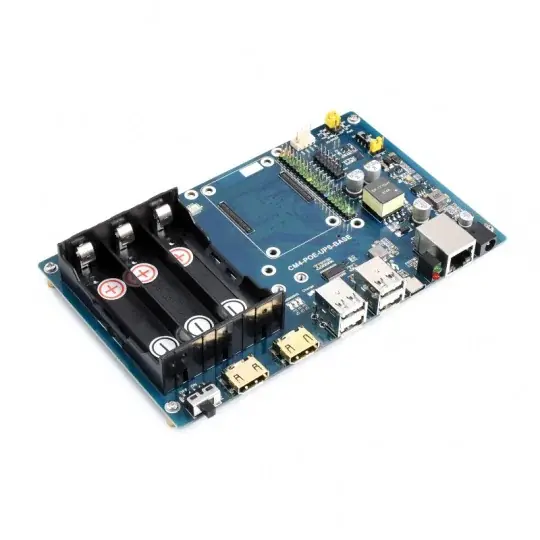

Základna CM4-PoE-UPS – rozšiřovač pinů pro CM4 – PoE, Gigabit Ethernet, Duální HDMI, Čtyři USB 2.0 – Waveshare 22116 Expresní Doručení

Popis

Rozšíření pro výpočetní modul 4 v podobě pokročilého expandéru pinů . Deska obsahuje řadu užitečných rozhraní a klec pro tři baterie, která umožňuje bezdrátové napájení CM4 . Základna CM4-PoE-UPS také nabízí napájecí rozhraní USB, DC a PoE, 2x porty HDMI, 4x porty USB 2.0, 1x programovací port USB Type-C, 2x indikační LED, 1x port Gigabit Ethernet, 40 GPIO pinů pro připojení periferií, 1x port DSI, 2x porty CSI, 1x slot M.2 KEY a slot pro paměťovou kartu microSD.

Popis produktu: Základna CM4-PoE-UPS – rozšiřovač pinů pro CM4 – PoE, Gigabit Ethernet, Dual HDMI, Quad USB 2.0 – Waveshare 22116

Rozšíření pro výpočetní modul 4 v podobě pokročilého expandéru pinů . Deska obsahuje řadu užitečných rozhraní a klec pro tři baterie , která umožňuje bezdrátové napájení CM4 . Základna CM4-PoE-UPS dále nabízí rozhraní USB, DC a PoE, 2x HDMI konektory, 4x USB 2.0 konektory, 1x programovací konektor USB Type-C, 2x indikační LED diody, 1x gigabitový ethernetový konektor, 40 GPIO pinů pro připojení periferií, 1x DSI konektor, 2x CSI konektory, 1x slot M.2 KEY a slot pro paměťovou kartu microSD.

Před zahájením práce se základnou CM4-PoE-UPS si prosím přečtěte uživatelskou příručku připravenou výrobcem.

Základna CM4-PoE-UPS – rozšiřovač pinů pro CM4.

Základna CM4-PoE-UPS – rozšiřovač pinů pro CM4 – PoE, Gigabit Ethernet, dva HDMI, čtyři USB 2.0 – Waveshare 22116.

Speciální vlastnosti základny CM4-PoE-UPS

• Určeno pro použití s CM4
• Umožňuje bezdrátové napájení modulu a navíc tři možnosti externího napájení: rozhraní USB, DC a PoE
• Má ochranné obvody proti přebíjení/vybíjení, zkratu a přepólování
• Je vybaven gigabitovým ethernetovým konektorem RJ45 a integrovaným obvodem PoE (5V/2,5A) kompatibilním se standardem 802.3af.
• Vybaven slotem M.2 KEY pro připojení NVME SSD nebo komunikačního modulu s rozhraním PCIE M.2 KEY
• Může nabíjet baterie a současně napájet systém z externího zdroje energie.
• Automaticky přepíná na napájení z baterie, pokud není k dispozici externí zdroj napájení, což zajišťuje bezproblémový a nepřetržitý provoz systému.
• Vestavěné konektory CSI a DSI mají 22 pinů s roztečí 0,5 mm, pro použití s kamerou a displejem s 15pinovými konektory s roztečí 1 mm se doporučuje zakoupit adaptér CSI a adaptér DSI.

Uspořádání součástek na desce

Základní deska CM4-PoE-UPS obsahuje následující rozhraní:

• Košík na baterie pro 3 baterie 18650
• Tlačítko napájení – uživatel
• 2x HDMI konektor
• 4x USB 2.0 konektory
• 1x USB Type-C konektor pro programování
• 2 stavové LED diody informující o provozu CM4
• 1x gigabitový ethernetový konektor
• 1x DC zásuvka
• Konektory pro připojení ventilátoru
• 40 GPIO pinů
• Slot pro připojení Raspberry Pi Compute Module 4
• 1x DSI konektor
• 2x CSI konektor
• 1x slot M.2 KEY
• Slot pro paměťovou kartu MicroSD
• Slot baterie pro RTC

Pohled na součástky na desce.

Nejste si jisti, jak napájet CM4 pomocí PoE? Použijte základní desku CM4-PoE-UPS.

Technické specifikace

• Kompatibilní s Raspberry Pi Compute Module 4
• Vestavěný košík na baterie: ano
• 3x sloty pro Li-ion baterie 18650 (baterie se prodávají samostatně)
• Vybaven gigabitovým ethernetovým konektorem RJ45
• integruje obvod PoE kompatibilní s normou 802.3af (5 V/2,5 A)
• USB rozhraní: 4x USB 2.0 typ A
• Konektory:
• 40pinový GPIO Raspberry Pi
• Slot M.2 KEY pro připojení NVME SSD disku nebo komunikačního modulu s rozhraním PCIE M.2 KEY
• Konektor displeje: MIPI DSI port 1x (22pinový 0,5mm FPC konektor)
• Konektor kamery: MIPI CSI-2 port 2x (22pinový 0,5mm FPC konektor)
• Video konektor: HDMI 2x, podporuje 4K 30fps výstup
• RTC: vestavěné hodiny reálného času s bateriovým paticí a možností probuzení výpočetního modulu 4
• Paměť: Slot pro kartu microSD pro Compute Module 4 Lite (bez eMMC)
• Konektor ventilátoru: 5V/12V s nastavitelnou rychlostí
• Indikace provozu: LED dioda 2x
• Napájecí napětí: 7 V až 36 V
• Rozměry desky: 175 x 108 mm

Obsah sady

• 1 x Základní deska CM4-PoE-UPS s košem pro tři baterie
• 3x Li-Ion baterie 18650
• Montážní prvky
