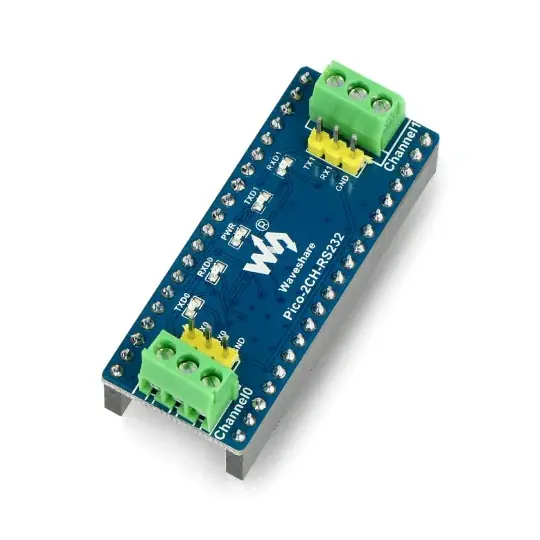

Top Prodej 2kanálový vysílač / přijímač RS232 modul SP3232EEN pro Raspberry Pi Pico, UART – RS232 – Waveshare 19979

Popis

Modul, který umožňuje Raspberry Pi Pico komunikovat se zařízeními pomocí rozhraní RS232 . Stínění umožňuje převádět signál z rozhraní UART na RS232 a z RS232 na UART , je vybaven 2 kanály RS232 ve formě šroubových konektorů ARK a kolíků. Deska má také LED diody informující o napájení a aktivitě obou kanálů.

Popis produktu: Dvoukanálový modul transceiveru RS232 SP3232EEN pro Raspberry Pi Pico, UART – RS232 – Waveshare 19979

Modul je založen na systému SP3232EEN, který umožňuje Raspberry Pi Pico komunikovat se zařízeními pomocí rozhraní RS232 . Stínění umožňuje převádět signál z rozhraní UART na RS232 a z RS232 na UART , je vybaven 2 kanály RS232 ve formě šroubových konektorů ARK a kolíků. Deska má také LED diody informující o napájení a aktivitě obou kanálů.

Předmětem prodeje je modul RS232, Raspberry Pi Pico lze zakoupit samostatně.

Produkt je kompatibilní s Raspberry Pi Pico

Výrobce poskytuje stránku produktu Wiki, která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku.

Kolíky modulu.

Kolíky modulu

Modul je vybaven zásuvkou pro připojení Raspberry Pi Pico nebo pro připojení propojovacích kabelů. Modul používá piny jako:

• VSYS – vstupní napětí
• GND – základ systému
• GP0 | TXD0 – pin TX rozhraní UART
• GP1 | RXD0 – pin RX rozhraní UART
• GP4 | TXD1 – pin TX rozhraní UART
• GP5 | RXD1 – pin RX rozhraní UART

Prvky na desce

Deska obsahuje takové prvky jako:

1. Transceiver SP3232 RS232
2. Konektor Raspberry Pi Pico
3. Rozhraní RS232 – 2kanálový RS232 (konektor DB9 dostupný přes adaptér)
4. Dioda TVS
5. ESD dioda
6. Indikátor stavu UART

Rozložení prvků na desce. Sada obsahuje také adaptér pro konektor DB9.

Specifikace modulu

• Pracovní napětí: 3,3 V nebo 5 V.
• Komunikační rozhraní: UART / RS232
• Vysílač / přijímač RS232: SP3232EEN
• Přenosová rychlost: 300 b / s až 91200 b / s

Obsah soupravy

• Modul RS232
• Adaptér DB9
