Popis

Mini Keyboard CardKB verze V1.1 vybavená MCU ATmega8A . I přes své malé rozměry 88 x 54 x 5 mm lze implementovat i jako plně funkční QWERTY klávesnici. Klávesnice CardKB V1.1 má až 50 ergonomicky uspořádaných tlačítek , díky kterým je možné deklarovat i jednotlivé kombinace . Komunikace mezi moduly probíhá přes propojovací kabel Grove a sběrnici I2C , která je součástí sady.

Popis produktu: Mini klávesnice CardKB V1.1 ATmega8A – Rozšiřující modul jednotky pro vývojové moduly M5Stack – U035-B

Mini Keyboard CardKB verze V1.1 vybavená MCU ATmega8A . I přes své malé rozměry 88 x 54 x 5 mm ji lze implementovat i jako plně funkční QWERTY klávesnici . Klávesnice CardKB V1.1 má až 50 tlačítek uspořádaných ergonomicky, díky čemuž je možné deklarovat i jednotlivé kombinace . Komunikace mezi moduly probíhá přes propojovací kabel Grove a sběrnici I2C , která je součástí sady.

Podrobná uživatelská příručka je také k dispozici na webu výrobce . Najdete v ní mimo jiné tabulku s kombinací tlačítek, schéma rozložení a ukázkové kódy programu – podívejte se!

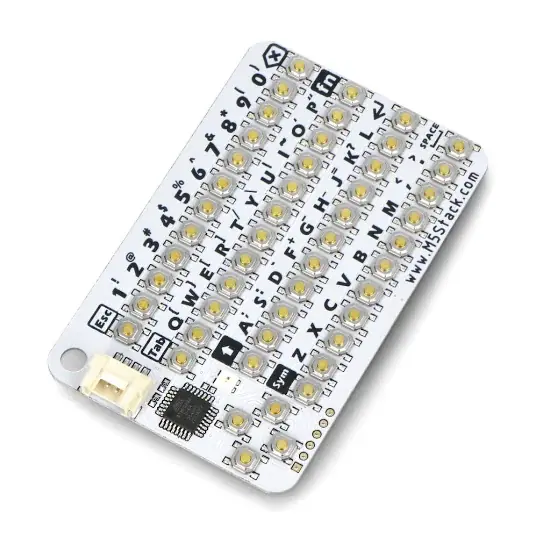

Mini Keyboard CardKB V1.1 ATmega8A – Rozšiřující modul jednotky pro vývojové moduly M5Stack – U035-B.

Uspořádání tlačítek klávesnice.

Popis možných kombinací tlačítek

• Jedno stisknutí klávesy – zobrazí první stisknutou hodnotu, např. pokud je stisknuta klávesa se symbolem „Q“, zobrazí se „q“.
• Klávesa Sym + – zobrazí druhou hodnotu stisknutou na klávesnici, např. pokud je stisknuta klávesa „Sym“ a poté klávesa „Q“ – zobrazí se symbol „{„. Pokud bylo tlačítko „Sym“ stisknuto dvakrát, funkce symbolů bude deaktivována a každé další stisknutí způsobí zobrazení symbolů.
• Shift + klávesa – zobrazí velké písmeno. Pokud byla klávesa „Shift“ stisknuta jednou a poté bylo stisknuto „Q“, zobrazí se velké písmeno „Q“. Pokud je klávesa „Shift“ stisknuta dvakrát, funkce Shift se zablokuje a jakékoli další stisknutí způsobí zobrazení velkých písmen.
• Fn + klávesa – nestandardní kombinace funkčních tlačítek. Zobrazí se třetí hodnota klíče, kterou lze deklarovat individuálně.

Technická specifikace modulu

• Typ: mini klávesnice
• Verze: V1.1
• Vestavěný čip MCU: ATmega8A
• Počet tlačítek: 50
• Počet RGB LED: 1
• Komunikační rozhraní: I2C / Grove
• I2C adresa: 0x5F
• Vývojová platforma: Arduino , UlFlow
• Rozměry klávesnice: 88 x 54 x 5 mm
• Hmotnost: 18g

Obsah sady

• Mini Keyboard CardKB V1.1 ATmega8A – M5Stack U035-B
• Propojovací kabel s konektorem Grove

Komponenty obsažené v sadě.
