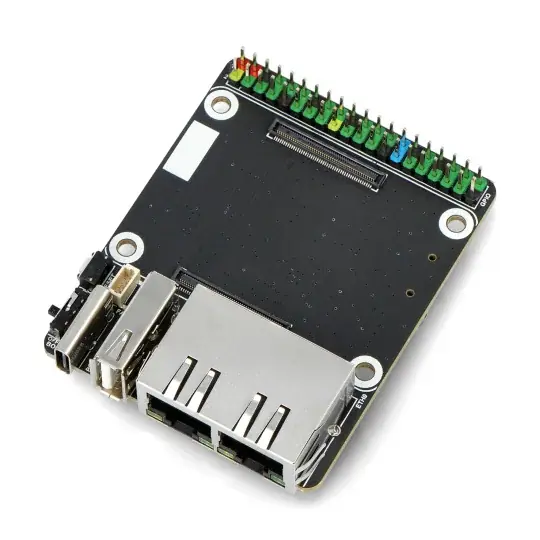

Sleva Duální Gigabit Ethernet rozšíření pro Raspberry Pi CM4 – Waveshare 22360

Popis

Rozšiřující modul pro Raspberry Pi Compute Module 4 vybavený dvěma konektory Gigabit Ethernet , konektorem USB typu A, konektorem USB typu C, slotem pro kartu microSD a 40pinovým konektorem GPIO. Deska je napájena 5 V přes konektor USB Type-C . Modul v kombinaci s Raspberry Pi CM4 je vhodný pro projekty, které vyžadují více ethernetových portů, jako je například soft routing.

Popis produktu: Duální Gigabit Ethernet rozšíření pro Raspberry Pi CM4 – Waveshare 22360

Rozšiřující modul pro Raspberry Pi Compute Module 4 vybavený dvěma konektory Gigabit Ethernet , konektorem USB typu A, konektorem USB typu C, slotem pro kartu microSD a 40pinovým konektorem GPIO. Deska je napájena 5 V přes konektor USB Type-C . Modul v kombinaci s Raspberry Pi CM4 je vhodný pro projekty, které vyžadují více ethernetových portů, jako je například soft routing.

Výrobce pro Raspberry Pi CM4 připravil podrobnou uživatelskou příručku s ukázkovými programy.

Duální Gigabit Ethernet rozšíření pro Raspberry Pi CM4. Rozložení prvků na desce.

Rozložení prvků na desce

1. GPIO piny 40-pin
2. konektor CM4
3. Dva gigabitové ethernetové porty RJ45
   Ethernet 0: výchozí síťový port CM4
4. Ethernet 1: Rozšířený síťový port PCIe
5. Port USB 2.0 typu A pro připojení periferních zařízení
6. Rozhraní ventilátoru s nastavitelnou rychlostí
7. Tlačítko reset
8. Spouštěcí spínač
   ON: CM4 se spustí přes rozhraní USB Type-C
   OFF: CM4 se spustí přes eMMC nebo microSD
9. Port USB typu C pro napájení 5 V / 2,5 A nebo programování paměti eMMC
10. slot pro paměťovou kartu microSD
11. Gigabitový LAN čip RTL8111H
12. Stavové LED diody PWR a SYS
13. SYSTEM přepínač
    EEPROM_WP: chrání EEPROM před přepsáním
    WiFi_DIS: deaktivace WiFi, pouze pro verzi CM4 s bezdrátovou komunikací
    BT_DIS: deaktivuje Bluetooth, pouze pro verzi CM4 s bezdrátovou komunikací

Specifikace duální ethernetové desky pro Raspberry Pi CM4

• Slot CM4: kompatibilní s jakoukoli verzí Raspberry Pi Compute Module 4
• Síť: Dva porty RJ45 Gigabit Ethernet
• USB: Port USB 2.0 typu A
• Piny: Raspberry Pi 40pinové rozhraní GPIO
• Paměť: Slot pro paměťovou kartu microSD pro verzi Compute Module 4 Lite (bez paměti eMMC)
• Konektor ventilátoru: 4-pin SH1.0, rychlost regulace, 5V
• Napájecí napětí: 5 V, rozhraní USB typu C
• Rozměry: 55 x 68 mm

Obsah sady

• Duální Gigabit Ethernet rozšíření pro Raspberry Pi CM4 – Waveshare 22360

Duální Gigabit Ethernet rozšíření pro Raspberry Pi CM4 – Waveshare 22360.

‌
