Popis

Arduino Uno SPE Shield je inovativní shield, který umožňuje snadnou integraci technologií jednopárového Ethernetu (10BASE-T1S) a RS485 s deskou Arduino Uno. Nabízí rychlý přenos dat, napájení jedním kabelem a snadnou integraci se stávajícími průmyslovými systémy. Je ideální pro aplikace IoT, průmyslovou automatizaci a dodatečnou montáž.

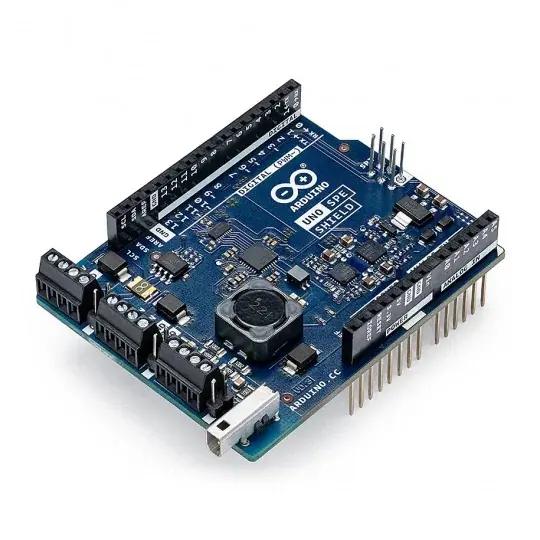

Popis produktu: Arduino Uno SPE Shield – Ethernet shield s RS485 a PoDL pro Arduino Uno – Arduino ASX00073

Arduino Uno SPE Shield je všestranný shield navržený pro zjednodušení připojení k průmyslovým komunikačním systémům. Díky technologii Single Pair Ethernet (10BASE-T1S) a vestavěnému rozhraní RS485 umožňuje shield vysokorychlostní přenos dat a napájení přes jediný kabel, což snižuje náklady na instalaci a urychluje implementaci projektu. Je ideální pro projekty související s průmyslovou automatizací, IoT a modernizací. Je kompatibilní s deskami Arduino Uno R3 , R3 SMD, Uno WiFi Rev2 , R4 WiFi a R4 Minima a snadno se integruje s moderními systémy a staršími zařízeními pomocí šroubovacích konektorů.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se na ni!

Arduino Uno SPE Shield – Ethernetový shield s RS485 a PoDL pro Arduino Uno – Arduino ASX00073.

Modul umožňuje vysokorychlostní přenos dat a napájení po jediném kabelu díky ethernetovému rozhraní 10BASE-T1S Single Pair Ethernet (SPE) s podporou technologie Power over Data Line (PoDL).

Hlavní vlastnosti překryvné vrstvy

• Jednopárový Ethernet (SPE): vysokorychlostní přenos dat až 10 Mbps po jednom vodiči
• RS485: Podporuje starší systémy s přenosovou rychlostí až 20 Mbps, ideální pro komunikaci na velké vzdálenosti
• PoDL: Napájení zařízení přes Ethernet (Power over Data Line) zjednodušuje instalaci
• Snadná integrace: kompatibilní s deskami Arduino Uno a přístup ke všem GPIO pinům
• Podpora více rozhraní: podporuje digitální I/O, analogové vstupy, I2C, sériový port a PWM

Kompatibilita a piny

Deska Arduino Uno SPE Shield je navržena pro práci s deskami Arduino Uno R4 (WiFi, Minima) a dalšími deskami s formátem Uno . Pomocí šroubovacích konektorů můžete snadno připojit průmyslová zařízení k jednopárovým ethernetovým a RS485 portům. Shield poskytuje přístup k celé řadě GPIO pinů , což vám umožňuje využívat všechny funkce vašeho Arduina. Zařízení navíc podporuje řadu rozhraní, včetně I2C a PWM , pro větší všestrannost.

Schéma zapojení pinů.

Vestavěné rozhraní RS485 umožňuje bezproblémovou integraci se staršími systémy.

Software a podpora

Deska Arduino Uno SPE Shield je plně podporována prostředím Arduino IDE , což umožňuje snadné programování a konfiguraci. K dispozici je také specializovaná knihovna Arduino pro jednopárový Ethernet a RS485 , což výrazně urychluje implementaci projektu. Díky otevřenému zdrojovému kódu máte plnou kontrolu nad fungováním desky, což umožňuje rychlé přizpůsobení specifickým potřebám projektu. Dále jsou k dispozici nástroje, jako je Arduino CLI a Cloud Editor, pro podporu vývoje cloudových a lokálních aplikací.

Praktické aplikace

Deska Arduino Uno SPE Shield je vhodná pro mnoho průmyslových a IoT aplikací, jako například:

• Průmyslová automatizace : připojení senzorů, akčních členů a zařízení k průmyslovým systémům prostřednictvím jediné komunikační linky
• Smart Grid : odesílání dat z elektroměrů a střídačů do cloudu a integrace se zařízeními starší generace pracujícími na RS485
• Automobilové systémy : propojení systémů ADAS, infotainmentu a řídicích systémů přes Ethernet s monitorováním starších komponent přes RS485
• Chytré budovy : integrace osvětlení, vytápění, větrání a klimatizace a bezpečnostních systémů do jednoho centrálního systému řízení
• Prototypování IoT : Vytváření zařízení IoT s podporou moderních ethernetových technologií a starších zařízení RS485

Shield je navržen pro snadné použití s rodinou Arduino Uno.

Shield je řešení typu „plug and play“ a je podporováno specializovanou knihovnou pro Arduino.

Technické specifikace Arduino Uno SPE Shieldu

• Model: ASX00073
• Kompatibilita: Arduino Uno R3, Uno R3 SMD, Uno WiFi Rev2, Uno R4 WiFi a Uno R4 Minima
• Komunikace: Jednopárový Ethernet (10BASE-T1S), RS485
• Jednopárový ethernetový řadič: LAN8651B1 (Microchip)
• Přenosová rychlost SPE: 10 Mb/s
• Maximální vzdálenost: 25 m (vícebodové připojení)
• Topologie: až 8 uzlů
• Transceiver RS485: XR33058IDTR-F (MaxLinear)
• Přenosová rychlost: 20 Mb/s
• Komunikace: poloduplexní
• Maximální vzdálenost: 1200 m
• Topologie: až 80 uzlů
• Napájení USB: 5V DC
• Externí napájení: 6V až 24V DC
• Napájení PoDL: 6V až 24V DC
• Maximální provozní proud: 2 A
• Provozní teplotní rozsah: -40 °C až 85 °C
• Rozměry: 68,85 × 53,34 mm

Obsah sady

• 1x SPE štít pro Arduino Uno
