Převodník ADC ADS1263 32bitový – 10kanálový – překrytí pro Raspberry Pi – Waveshare 18983 Vysoce Kvalitní

Popis

Vysoce přesný převodník ADC v podobě překrytí pro minipočítač Raspberry Pi , kompatibilní také s platformou Nvidia Jetson Nano. Efektivní čip ADS1263 je zodpovědný za práci převaděče Waveshare. Modul převaděče má 10 vstupních kanálů a jeho rozlišení je 32 bitů . Maximální vzorkovací frekvence je 38 kSPS.

Popis produktu: Převodník ADC ADS1263 32bitový – 10kanálový – štít pro Raspberry Pi – Waveshare 18983

Vysoce přesný převodník ADC v podobě překrytí pro minipočítač Raspberry Pi , kompatibilní také s platformou Nvidia Jetson Nano. Efektivní čip ADS1263 je zodpovědný za práci převaděče Waveshare. Modul převaděče má 10 vstupních kanálů a jeho rozlišení je 32 bitů . Maximální vzorkovací frekvence je 38 kSPS.

10kanálový ADC vyráběný společností Waveshare.

Produkt je kompatibilní s Raspberry Pi
Stránka Wiki produktu je k dispozici na webu výrobce. Obsahuje uživatelskou příručku, schémata a potřebný software.

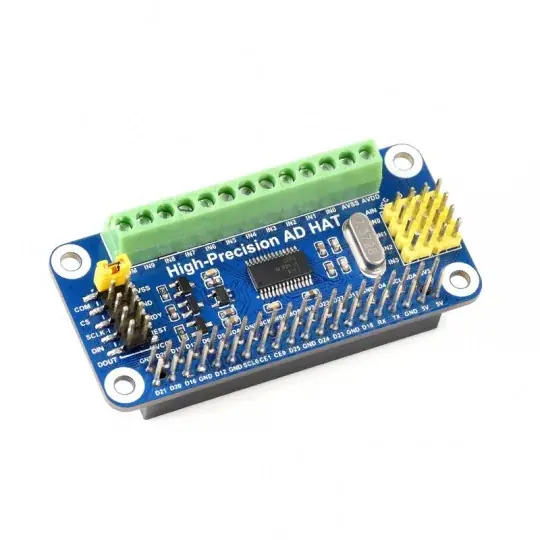

Uspořádání prvků na desce.

Uspořádání prvků

1. Konektory GPIO pro připojení k Raspberry Pi
2. Univerzální AD šroubovací vstup
3. Vstup AD, pro připojení periferních zařízení a senzorů
4. Řídicí vstup, umožňuje ovládání z jiných hostitelů
5. Rezistor pro konfiguraci napájení
6. RTD konfigurační odpor
7. Konfigurace země ADC (propojky COM-GND)
8. 7,3728 MHz křemenný krystal
9. Silová sekce
10. Sekce RTD
11. Filtrování vstupů
12. Čip ADS1263

Popis pinout

• 3V3 – pin napájení 3,3 V
• Napájecí kolík 5V – 5V
• GND – zemnicí kolík systému
• DRDY – pin výstupu dat ADS1263 (aktivovaný s nízkým stavem)
• RESET – RESET pin
• CS – výběr čipu (aktivován nízkým stavem)
• DIN – pin vstupu dat na sběrnici SPI
• DOUT – datový výstupní pin sběrnice SPI
• SCK – pin hodinového výstupu sběrnice SPI

Popis jednotlivých pinů modulu.

Maximální vzorkovací frekvence je 38 kSPS.

Technická specifikace 10kanálového převodníku od společnosti Waveshare

• Modul: převodník ADC
• Čip: ADS1263
• Rozlišení: 32 bitů
• Počet vstupních kanálů: 10
• Maximální vzorkovací frekvence: 38 kSPS
• Maximální zvětšení PGA: 32
• Komunikační rozhraní: SPI
• Struktura: Delta-Sigma
• Typ vstupu: diferenciální, jednosměrný
• Rozsah vstupního napětí:
• maximálně od 2,5 V do 5 V.
• minimálně od -2,5 V do 0 V.
• Vnější rozměry: 65 x 58 mm
