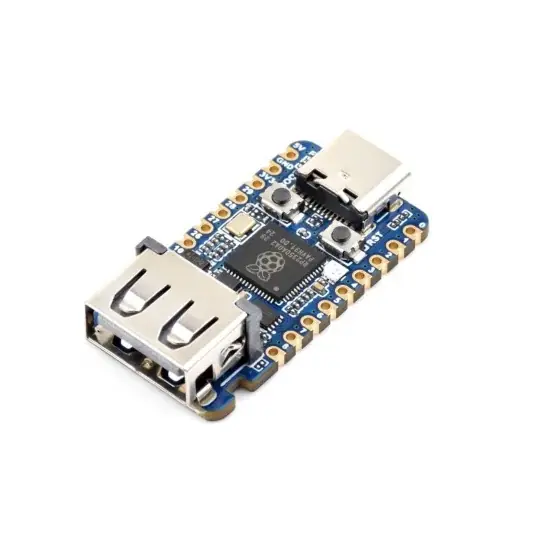

Nová Kolekce RP2350-USB-A – mini vývojová deska s mikrokontrolérem RP2350A – Waveshare 30274

Popis

Deska RP2350-USB-A kombinuje flexibilitu a výpočetní výkon. Je založena na mikrokontroléru RP2350A navrženém Raspberry Pi, který je vybaven dvoujádrovou architekturou ARM Cortex-M33 a dvoujádrovou architekturou Hazard 3 RISC-V a běží na frekvenci až 150 MHz . Modul nabízí 15 multifunkčních GPIO pinů , rozhraní SPI, I2C a UART, 12bitové ADC, 14 PWM kanálů a programovatelné PIO pro podporu vlastních periferií.

‌

Popis produktu: RP2350-USB-A – mini vývojová deska s mikrokontrolérem RP2350A – Waveshare 30274

Deska RP2350-USB-A kombinuje flexibilitu a výpočetní výkon. Je založena na mikrokontroléru RP2350A navrženém společností Raspberry Pi , který je vybaven dvoujádrovou architekturou ARM Cortex-M33 a dvoujádrovou architekturou Hazard 3 RISC-V a běží na frekvenci až 150 MHz. Jeho integrovaná 2 MB Flash a 520 KB SRAM umožňuje vývoj pokročilých aplikací. Modul nabízí 15 multifunkčních GPIO pinů , rozhraní SPI, I2C a UART, 12bitové ADC, 14 PWM kanálů a programovatelné PIO pro podporu vlastních periferií. Deska podporuje programování metodou drag-and-drop přes USB, Arduino IDE a C/C++ . Integrovaná RGB LED dioda WS2812 poskytuje indikaci stavu. Díky kompaktnímu designu je ideální pro projekty s omezeným prostorem.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se na ni!

RP2350-USB-A – mini vývojářská deska – Waveshare 30274. Deska RP2350-USB-A kombinuje flexibilitu a výpočetní výkon.

Speciální funkce

• Výkonný a všestranný mikrokontrolér: RP2350A kombinuje dvoujádrový ARM Cortex-M33 a dvoujádrový Hazard3 RISC-V, pracující na frekvenci až 150 MHz pro vysoký výkon v náročných aplikacích.
• Integrované USB porty: Deska má konektor USB typu C pro programování a napájení a port USB typu A pro připojení zařízení nebo pro funkci hostitele.
• Velká paměť: 2 MB flash paměti a 520 kB SRAM umožňují zpracování rozsáhlých projektů a ukládání dat
• Bohatá komunikační rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitové ADC a 14 PWM kanálů umožňují připojení mnoha zařízení a senzorů
• Vestavěná RGB LED WS2812: umožňuje indikaci stavu systému a vizuální informace o provozu desky
• Nízkoenergetické režimy spánku a klidového režimu šetří energii v aplikacích s nízkou spotřebou energie

Uspořádání součástek na desce

1. Port USB typu A
2. Tlačítko BOOT
3. Tlačítko RESET
4. Mikrokontrolér RP2350A
5. RGB LED dioda
6. Stabilizátor napětí RT9013-33GB
7. Flash paměť
8. Port USB typu C pro programování

Rozložení součástek na desce RP2350-USB-A. Celá věc má kompaktní design, takže je ideální pro projekty s omezeným prostorem.

Technické specifikace desky

• Mikrokontrolér: RP2350A
• Procesor: dvoujádrový ARM Cortex-M33 + dvoujádrový Hazard3 RISC-V
• Taktovací frekvence: 150 MHz
• Paměť:
• Flash: 2MB
• SRAM: 520 kB
• USB porty: USB typu A a USB typu C
• Rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC, 14x PWM, 12x PIO, 15x GPIO
• Další funkce: teplotní senzor, hodiny a časovač na čipu, akcelerované knihovny pro operace s plovoucí desetinnou čárkou
• Rozměry: 33 x 17,5 mm

Obsah sady

• 1x vývojová deska RP2350-USB-A
