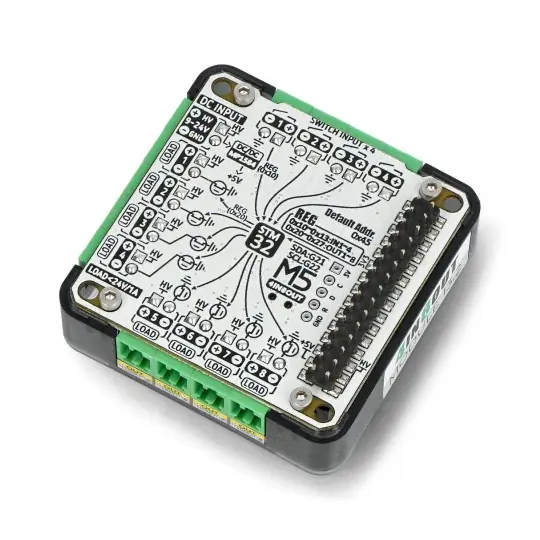

Nakupujte Hned 4IN8OUT Multi-channel DC Drive Module (STM32F030)

Popis

Vícekanálový 4IN8OUT je vícekanálový DC ovladač s čipem STM32F030 . Nabízí uživateli až 4 vstupní kanály , které mohou fungovat jako přepínače, a až 8 výstupních kanálů MOS . Vícekanálový 4IN8OUT je rozšířením pro vývojové moduly M5Stack Core Basic, M5Stack Fire a M5Stack Core2. Součástí sady jsou také šroubovací konektory, které usnadňují připojení periferních zařízení.

Popis produktu: Vícekanálový 4IN8OUT – vícekanálový DC ovladač – STM32F030 – M5Stack M122

Vícekanálový 4IN8OUT je vícekanálový DC ovladač s čipem STM32F030 . Nabízí uživateli až 4 vstupní kanály , které mohou fungovat jako přepínače, a až 8 výstupních kanálů MOS . Stínění je napájeno napětím v rozsahu od 9 V do 24 V DC , uvnitř systému je také DC/DC měnič , který snižuje napětí na 5 V. Vícekanálový 4IN8OUT je rozšířením pro vývojové moduly M5Stack Core Základní , M5Stack Fire a M5Stack Core2 . Součástí sady jsou také šroubovací konektory, které usnadňují připojení periferních zařízení.

Vícekanálový 4IN8OUT – vícekanálový DC ovladač – STM32F030 – M5Stack M122.

Modul má celkem 12 kanálů – 4 vstupy a 8 výstupů.

Speciální vlastnosti modulu

• Kompatibilní s vývojovými moduly M5Stack Core Basic , M5Stack Fire a M5Stack Core2
• Vestavěný STM32F030 jako I/O čip, komunikace I2C s možností úpravy adresy
• Má interní měnič napětí MP1584, 9V na 24V -> 5V DC/DC
• Výstupní zatížení < 1 A na kanál
• Vybaveno až 12 kanály – 4 vstupy a 8 výstupy
• Používá se jako vícekanálový ovladač, jako je relé, ventil, jednofázový motor, jedna LED.

Výrobce také připravil uživatelskou příručku , která obsahuje ukázkový kód programu.

Technická specifikace modulu

• Rozsah vstupního napětí: 9V až 24V
• Počet kanálů: 12
• Počet vstupů: 4
• Počet výstupů: 8
• Výstupní zatížení: < 1 A na kanál
• Komunikační rozhraní: I2C sběrnice
• Adresa rozhraní: výchozí 0x45, lze ji změnit úpravou registru 0xF0
• Rozměry modulu: 54 x 54 x 13 mm
• Hmotnost: 21,9g

Vícekanálový 4IN8OUT – vnitřní pohled.

Komponenty obsažené v sadě.

Obsah sady

• Vícekanálový 4IN8OUT – vícekanálový DC ovladač – STM32F030 – 1 kus
• 2kolíková šroubovací svorka – 13 kusů
