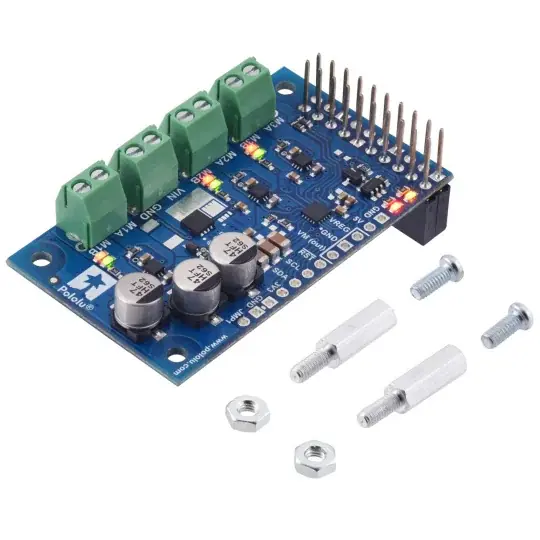

M3H550 – tříkanálový DC 22V/1,7A ovladač motoru – štít pro Raspberry Pi – sestavený – Pololu 5071 Odeslání Ihned

Popis

Štít pro Raspberry Pi , který umožňuje ovládat tři motory napájené napětím od 1,8 V do 22 V. Ke komunikaci s minipočítačem využívá rozhraní I2C . Maximální výstupní proud na motor je 1,7 A. Sada obsahuje plně sestavený kryt .

‌

Popis produktu: M3H550 – tříkanálový ovladač motoru DC 22 V / 1,7 A – štít pro Raspberry Pi – sestavený – Pololu 5071

Ovladač ve formě overlay, který umožňuje ovládat stejnosměrné motory z minipočítače Raspberry Pi přes rozhraní I2C . Modul může podporovat maximálně tři motory napájené napětím od 1,8 V do 22 V. Maximální výstupní proud na motor je 1,7 A s možností skoků během několika sekund na 5 A. Uživatel může na stejnou I2C sběrnici připojit několik ovladačů a rozšířit projekt o další motory. Sada obsahuje plně sestavený kryt .

Produkt kompatibilní s Raspberry Pi !

Výrobce poskytuje podrobnou uživatelskou příručku , která usnadňuje zahájení práce s modulem – podívejte se!

M3H550 – tříkanálový DC 22 V / 1,7 A ovladač motoru – štít pro Raspberry Pi – sestavený – Pololu 5071.

Piny ovladače M3H550.

Hlavní vlastnosti ovladače M3H550

• Řízení tří stejnosměrných motorů
• Štít pro Raspberry Pi
• Možnost připojení více ovladačů na jednu sběrnici a rozšíření projektu o další motory
• Ochrana proti zpětnému napětí na napájení motoru do 20 V
• Volitelná kontrola cyklické redundance (CRC)
• Konfigurovatelné parametry provozu:
  • maximální zrychlení/zpomalení
  • počáteční rychlost
  • zpoždění při změně směru
• Osm možností frekvence PWM od 1 kHz do 80 kHz
• Ochrana v případě ztráty spojení
• Konfigurovatelná automatická chybová reakce
• Měření napájecího napětí motoru (VIN)
• Ochrana proti zpětnému proudu z motorů
• Informační LED diody

Technické specifikace regulátoru M3H550

• Počet kanálů: 3
• Napájecí napětí: 1,8V až 22V
• Provozní napětí logické části: od 3 V do 4,9 V (napětí 5 V se nedoporučuje)
• Trvalý proud: 1,7A
• Maximální okamžitý proud: 5 A
• Frekvence PWM: 1 kHz až 80 kHz
• Rozměry: 32,5 x 56 mm
• Hmotnost: 8 g

Nastavte obsah

• M3H550 – tříkanálový DC motorový ovladač 22 V / 1,7 A – štít pro Raspberry Pi – sestavený – Pololu 5071
• Sada distančních podložek M2,5 x 11 mm, šroubů a matic

Prvky obsažené v sadě.
