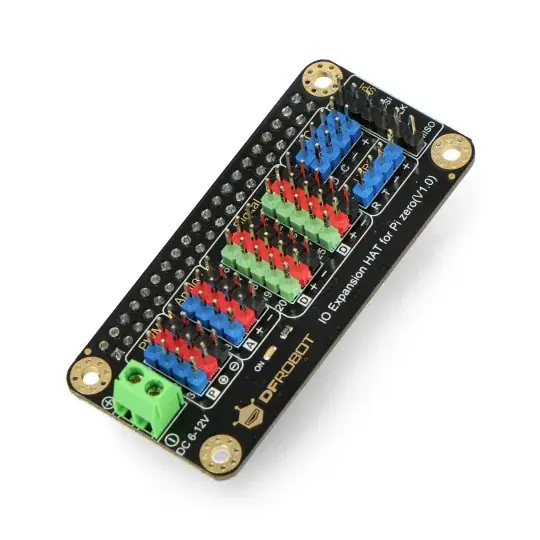

IO Expansion HAT – expandér pinů pro Raspberry Pi Zero / Zero W – DFRobot DFR0604 Nejprodávanější

Popis

Štít pro minipočítač Raspberry Pi , verze Zero / Zero W. Má oddělené sekce vývodů Raspberry Pi, jako jsou: digitální, analogové, PWM, I2C, UART, SPI, I2C piny.

Popis produktu: IO Expansion HAT – expandér pinů pro Raspberry Pi Zero / Zero W – DFRobot DFR0604

Štít pro minipočítač Raspberry Pi , verze Zero / Zero W, na kterém byly odděleny jednotlivé sekce vedení Raspberry Pi. Modul nabízí digitální, analogové, I2C, PWM, UART a SPI porty. Analogové porty i PWM jsou navíc vyvedeny vestavěným modulem STM32 MCU, který umožňuje komunikaci s Raspberry Pi přes rozhraní I2C. Díky dostupným knihovnám je uživatel schopen pohodlně ovládat výstup PWM a také číst analogová data. Štít podporuje napájení 5 V a senzory 3,3 V. Porty PWM lze napájet z externího zdroje v rozsahu od 6 V do 12 V nebo přes Raspberry Pi (5 V).

IO Expansion HAT – expandér pinů pro Raspberry Pi Zero / Zero W.

Předmětem prodeje je štít, minipočítač Raspberry Pi lze zakoupit samostatně.

Technická specifikace IO Expansion HAT

• Kompatibilní s Raspberry Pi 4 Model B / 3B + / 2 / Zero / Zero W
• Integrovaný modul MCU STM32 poskytující 12bitový ADC
• Možnost ovládání více serv
• Externí napájení portů PWM: od 6 V do 12 V.
• 22 portů:
  • 4 x PWM
  • 4 x analogový vstup / výstup
  • 10 x digitální vstup / výstup
  • 1 x SPI
  • 2 x I2C
  • 1 x UART
• Adresa zařízení: 0x10
• Pracovní napětí: 5V
• Rozměry: 65 mm x 30 mm
