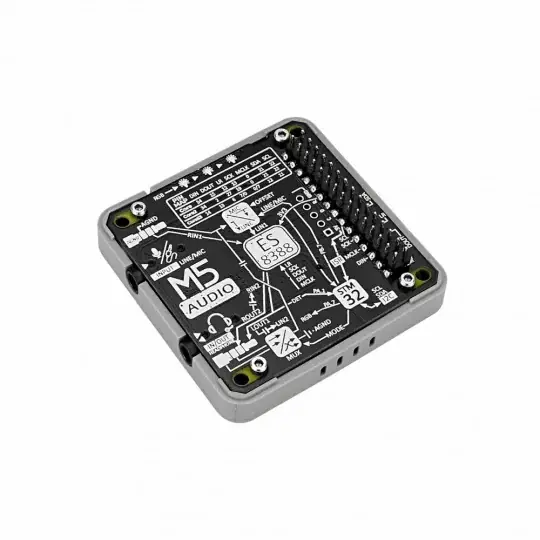

Audio modul s kodekem ES8388 – STM32G030 – pro vývojové moduly M5Core – M5Stack M144 Oblíbený

Popis

Audio modul ES8388 pro řadu M5Stack Core je všestranné rozšíření zvuku, které nabízí mikrofonní vstup a sluchátkový výstup přes konektory TRS a TRRS . Díky podpoře standardů CTIA/OMTP , vestavěné podpoře I2S a kompatibilitě s různými vývojovými platformami je ideální pro interaktivní a vzdělávací projekty.

Popis produktu: Audio modul s kodekem ES8388 – STM32G030 – pro vývojové moduly M5Core – M5Stack M144

Audio modul M5Stack , založený na kodeku ES8388 , je rozšířením, které přidává podporu zvuku do řady M5Stack Core . Je vybaven dvěma 3,5mm konektory – jedním TRS (pouze mikrofon) a druhým TRRS (mikrofon + sluchátka) – a umožňuje simultánní nahrávání a přehrávání stereo zvuku. Vestavěný mikrokontrolér STM32G030F6P6 řídí detekci zástrček TRRS a ovládání RGB LED WS2812C . Modul podporuje standardy CTIA a OMTP a zajišťuje širokou kompatibilitu s headsety od různých výrobců. Je ideální pro aplikace, jako je inteligentní hlas, interaktivní umění, vzdělávání a mobilní nahrávání.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se na ni!

Audio modul s kodekem ES8388 – STM32G030 – pro vývojové moduly M5Core – M5Stack M144.

Automatické přepínání mezi standardy kabeláže CTIA a OMTP zajišťuje kompatibilitu s většinou náhlavních souprav s integrovanými mikrofony.

Hlavní vlastnosti audio modulu

• Zvukový kodek ES8388 : vysoce kvalitní stereo zvuk, podpora I2S
• Dva 3,5mm konektory : TRS (mikrofon) + TRRS (mikrofon + sluchátka)
• Podpora CTIA/OMTP : automatické přepínání standardů telefonů
• Řadič STM32G030F6P6 : Ovládání RGB a detekce konektoru TRRS
• WS2812C LED : podsvícení pro informace o stavu
• Kompatibilita s M5Stack : Plně integrován s M-Bus

Piny a kompatibilita

Audio modul používá 30pinový konektor M-Bus a je kompatibilní s mnoha zařízeními M5Stack, jako například CoreS3 , Core2 , Fire , Tough a Basic . Pro plnou kompatibilitu vyberte prosím vhodnou konfiguraci pinů I2S:

• Konfigurace A : pro Core2 / Basic – výchozí I2S piny
• Konfigurace B : pro CoreS3 – různé piny I2S, aby se předešlo konfliktům s ES7210

Modul využívá sběrnici I2C (adresy: STM32 – 0x33, ES8388 – 0x10) a I2S pro přenos audio dat. Podrobné mapování pinů je k dispozici v technické dokumentaci.

Audiomodul si rezervuje konfiguraci pinů A/B pro přepínání pinů I2S tak, aby odpovídala výchozímu nastavení hostitele.

Modul nabízí dva konektory – jeden TRS konektor pouze pro mikrofonní vstup a jeden konektor TRRS pro mikrofonní vstup a sluchátkový výstup.

Programování audio modulu

Audio modul lze programovat pomocí populárních prostředí, jako je Arduino IDE , kde je k dispozici specializovaná knihovna a ukázkový kód. Podporovány jsou také platformy UiFlow 1 a UiFlow 2 , které umožňují blokové programování přímo z prohlížeče. Pro pokročilejší uživatele je k dispozici plná podpora v MicroPythonu , včetně podpory kodeku ES8388 i mikrokontroléru STM32 přes sběrnici I2C. Technická dokumentace obsahuje podrobný popis příkazů, registrů a datových struktur nezbytných pro integraci modulu do vašeho projektu.

Technické specifikace audio modulu

• Mikrokontrolér: STM32G030F6P6 (adresa I2C: 0x33)
• Zvukový kodek: ES8388 (adresa I2C: 0x10)
• Audio vstupy: 2kanálový mikrofon
• Audio výstup: stereo sluchátka
• Typy konektorů: 1 x TRS (mikrofon), 1 x TRRS (mikrofon + sluchátka)
• RGB dioda: 3x WS2812C
• Standardy pro sluchátka: CTIA / OMTP
• Spotřeba proudu: 23,53 mA (provoz), 8,58 mA (pohotovostní režim)
• Napájecí napětí: 3,3 V DC
• Provozní teplota: 0 °C až 40 °C
• Rozměry: 54 x 54 x 13,1 mm
• Hmotnost: 12,8 g

Obsah sady

• 1x Audio modul s čipem ES8388

Modul nabízí kompaktní rozměry přizpůsobené řadě M5Stack Core a váží pouhých 12,8 g.
