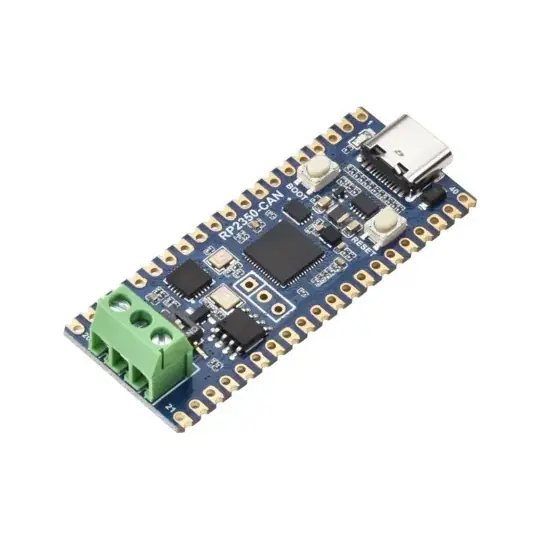

Aktuální RP2350-CAN – vývojová deska s mikrokontrolérem RP2350A – XL2515 – Waveshare 30945

Popis

RP2350-CAN nabízí výjimečný výkon díky svému dvoujádrovému procesoru ARM Cortex-M33 a architektuře Hazard 3 RISC-V , která je schopna pracovat až na frekvenci 150 MHz. Je vybaven 520 KB SRAM a 4 MB integrované flash paměti. Vestavěný řadič CAN XL2515 spolu s transceiverem SIT65HVD230 podporuje specifikaci CAN V2.0B s rychlostí až 1 Mbps.

‌

Popis produktu: RP2350-CAN – vývojová deska s mikrokontrolérem RP2350A – XL2515 – Waveshare 30945

RP2350-CAN nabízí výjimečný výkon díky svému dvoujádrovému procesoru ARM Cortex-M33 a architektuře Hazard 3 RISC-V , která dokáže pracovat až na frekvenci 150 MHz. Je vybavena 520 KB SRAM a 4 MB integrované flash paměti, což umožňuje ukládání velkých programů a dat. Vestavěný CAN řadič XL2515 spolu s transceiverem SIT65HVD230 podporuje specifikaci CAN V2.0B rychlostí až 1 Mbps , což umožňuje přenos standardních, rozšířených a vzdálených rámců. Díky portu USB Type-C , programování drag-and-drop a kompatibilitě s Raspberry Pi Pico poskytuje deska ideální platformu pro rychlé prototypování a pokročilé projekty CAN komunikace.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se na ni!

RP2350-CAN – vývojová deska s mikrokontrolérem RP2350A – XL2515 – Waveshare 30945. Deska RP2350-CAN nabízí jedinečné možnosti díky kombinaci procesorů ARM Cortex-M33 a Hazard 3 RISC-V.

Speciální funkce

• Vysoce výkonný mikrokontrolér: Kombinace dvou jader ARM Cortex-M33 a dvou jader Hazard 3 RISC-V, běžící na frekvenci až 150 MHz
• Pokročilá komunikace CAN: vestavěný řídicí jednotka XL2515 s podporou standardu CAN V2.0B s přenosovou rychlostí až 1 Mbps
• Velká paměť: 520 kB SRAM a 4 MB Flash paměť pro ukládání programů a dat
• Port USB typu C: pro napájení a programování, kompatibilní s hostitelskými a podřízenými zařízeními USB 1.1
• Široká škála rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC a 16 PWM kanálů pro komplexní projekty
• Flexibilní programování: podpora C/C++ a MicroPythonu, snadné nahrávání kódu metodou drag-and-drop přes USB
• Multifunkční GPIO: 26 konfigurovatelných pinů pro periferní ovládání a rozšíření

Uspořádání součástek na desce

1. Mikrokontrolér RP2350A
2. P25Q32SH-UXH-IR
3. Tlačítko BOOT
4. Tlačítko RESET
5. Převodník MP28164
6. Uživatelská LED dioda
7. Port USB typu C
8. Ladicí piny
9. CAN transceiver
10. Řadič CAN
11. Možnost zapnutí nebo vypnutí rezistoru 120 Ω
12. Šroubovací konektor CAN
13. GPIO

Rozložení součástek na desce RP2350-CAN. Deska poskytuje ideální platformu pro rychlé prototypování a pokročilé projekty v oblasti komunikace CAN.

Technické specifikace desky

• Mikrokontrolér: Raspberry Pi RP2350A
• Procesor: dvoujádrový ARM Cortex-M33 + dvoujádrový Hazard 3 RISC-V
• Maximální taktovací frekvence: až 150 MHz
• Flash paměť: 4 MB
• Paměť SRAM: 520 kB
• Rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC, PWM: 16 kanálů, GPIO (26 multifunkčních konfigurovatelných pinů)
• Řadič CAN
  • Řadič: XL2515
  • Transceiver: SIT65HVD230
  • Rychlost komunikace: až 1 Mbps
  • Podporované rámy: Standardní, Rozšířený a Vzdálený
• Napájení
  • Port: USB typu C
  • Napájecí modul: DC-DC buck-boost MP28164
  • Režimy úspory energie: spánek a klidový režim
• Další funkce: vestavěné hodiny a časovač, teplotní senzor, programování drag-and-drop přes USB
• Rozměry: 51 x 21 mm

Obsah sady

• Deska RP2350-CAN
