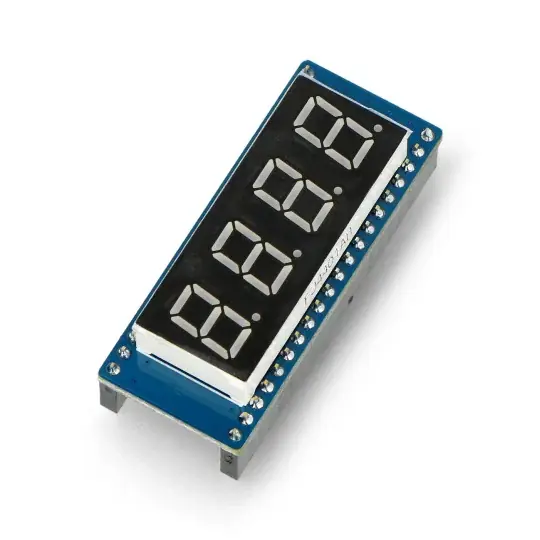

8segmentový displej x4 – červený – SPI – pro Raspberry Pi Pico – Waveshare 19806 Ověřený

Popis

Modul s 8segmentovým displejem, který umožňuje zobrazit 4 číslice a některá písmena červeně . Byl založen na čipu 74HC595 , který umožňuje komunikaci přes rozhraní SPI. Modul je napájen napětím 5 V přímo z desky Raspberry Pi Pico.

Popis produktu: 8segmentový displej x4 – červený – SPI – pro Raspberry Pi Pico – Waveshare 19806

Modul se s displejem 8 segmentu, který vám umožní zobrazit 4 číslice a některé dopisy v červené barvě. Byl založen na čipu 74HC595 , který umožňuje komunikaci přes rozhraní SPI. Modul je napájen napětím 5 V přímo z desky Raspberry Pi Pico . Displej je umístěn na modulu s paticí kompatibilní s piny GPIO modulu Raspberry Pi Pico, což umožňuje snadné a přímé propojení obou modulů navzájem.

Produkt je kompatibilní s Raspberry Pi Pico

Výrobce poskytuje stránku produktu Wiki, která obsahuje informace o pinech modulu a podrobnou uživatelskou příručku.

Segmentový zobrazovací modul s Raspberry Pi Pico.

Předmětem prodeje je zobrazovací modul, Raspberry Pi Pico lze zakoupit samostatně.

Kolíky modulu.

Kolíky modulu displeje

Modul je vybaven zásuvkou pro Raspberry Pi Pico. Komunikuje s Pico pomocí rozhraní SPI. Používá piny jako:

• VSYS – napájecí napětí.
• GND – základ systému.
• GP9 | RCLK – hodinový kolík výstupního západkového registru.
• GP10 | CLK – pin hodin vstupu dat.
• GP11 | DIN – sériový pin vstupu dat.

Sortiment našeho obchodu zahrnuje také další displeje pro Raspberry Pi Pico a segmentové displeje .

Specifikace modulu displeje

• Pracovní napětí: 5V
• Velikost displeje: 0,4 „
• Ovladač: 74HC595
• Počet znaků: 4
• Počet segmentů: 8
• Barva znaků: červená
• Rozměry: 52 x 21 mm

Segmentový displej pro Raspberry Pi Pico.
