Značkový X-NUCLEO-IHM08M1 - ovladač motoru - rozšíření pro STM32 Nucleo

Značkový X-NUCLEO-IHM08M1 – ovladač motoru – rozšíření pro STM32 Nucleo

Původní cena byla: 1 356,00 Kč.Aktuální cena je: 569,52 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003CED Kategorie: Štítek:

Popis

Expandér, rozšiřující deska X-NUCLEO-IHM08M1 pro STM32 Nucleo s integrovaným řadičem STL220N6F7, který vám umožňuje ovládat střídavý třífázový stejnosměrný motor.

Popis produktu: X-NUCLEO-IHM08M1 – ovladač motoru – rozšíření pro STM32 Nucleo

Rozšiřující deska X-NUCLEO-IHM08M1 pro STM32 Nucleo s řadičem STL220N6F7, který může ovládat střídavý stejnosměrný třífázový motor. Deska je kompatibilní s konektory ST morpho a dalšími rozšířeními vyhrazenými pro STM32 Nucleo. Poloviční můstky L6398 v kombinaci s výkonovými tranzistory STL220N6F7 MOSFET umožňují řízení stejnosměrných střídavých motorů s vysokým proudem.

Specifikace rozšiřující desky ovladače motoru

  • Ovladač motoru BLDC / PMSM
  • Jmenovité napětí: 10V až 48V
  • Výstupní proud: 15 A RMS
  • Softwarově řízená pracovní frekvence
  • Ochrana proti nadměrnému odběru proudu 30 A peak
  • Ochrana proti přehřátí
  • Kompatibilní s deskami STM32 Nucleo
  • Vybaveno konektory ST morpho
  • Propojovací můstky k regulaci proudu motoru
  • Konektor a obvod pro další Hallovo čidlo
  • Otáčky motoru nastavitelné potenciometrem
  • LED uživatele

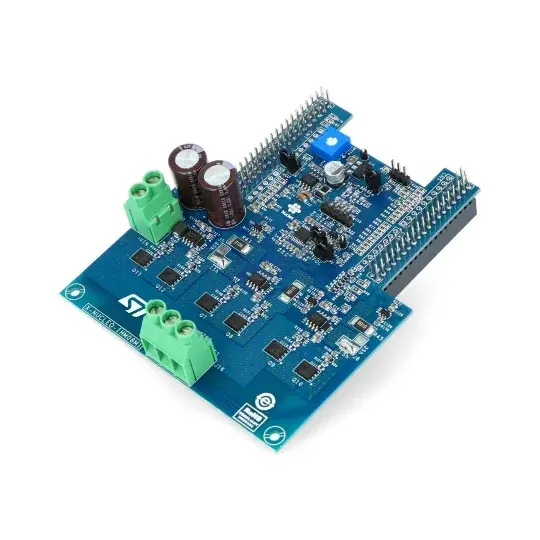

Pohled na desku řadiče X-NUCLEO-IHM08M1.

Užitečné odkazy

  • Dokumentace
Napětí z 10,0 V
Napětí dolů 48,0 V
Účinnost proudu 15 A.
Niebezpieczne Komponent
Šířka balení 16.7 cm
Výška balení 18.4 cm
Hloubka balení 5.1 cm
Váha balení 0.13 kg
