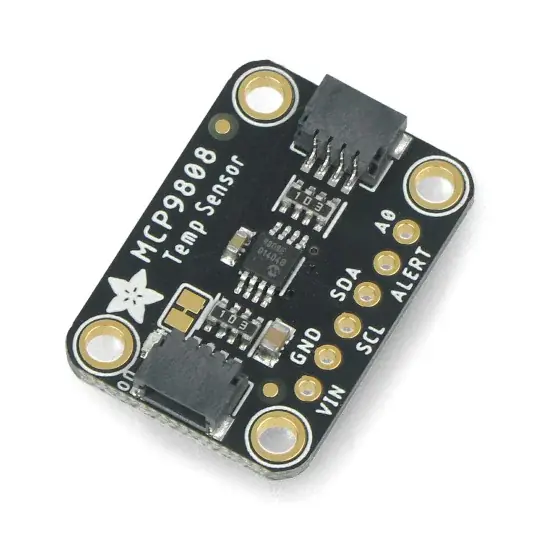

Značkový Vysoce přesný digitální teplotní senzor – MCP9808 – I2C – STEMMA QT / Qwiic – Adafruit 5027

Popis

Digitální teplotní senzor vyráběný společností Adafruit. Vyznačuje se vysokou přesností měření v rozsahu od -40 ° C do 125 ° C. Přesnost měřených hodnot je + 0,25 ° C a jejich rozlišení je 0,0625 ° C. Teplotní senzor používá sběrnici I2C ke komunikaci s modulem řídicí jednotky. Funguje s řadiči, jako jsou Arduino a Raspberry.

Popis produktu: Vysoce přesný digitální teplotní senzor – MCP9808 – I2C – STEMMA QT / Qwiic – Adafruit 5027

Digitálníteplotní senzor vyráběný společností Adafruit. Vyznačuje se vysokou přesností měření v rozsahu od -40 ° C do 125 ° C. Přesnost měřených hodnot je + 0,25 ° C a jejich rozlišení je 0,0625 ° C. Teplotní senzor používá sběrnici I2C ke komunikaci s modulem řídicí jednotky. Funguje s řadiči, jako jsou Arduino a Raspberry.

Obsah soupravy

• Vysoce přesný digitální teplotní senzor – MCP9808
• Pásek 1×6 goldpin – rastr 2,54 mm

Vysoce přesný digitální teplotní senzor – MCP9808.

Kompatibilní s Arduino a Raspberry Pi!

Podrobná uživatelská příručka je k dispozici na webových stránkách výrobce, což usnadňuje zahájení práce se senzorem. Obsahuje popis pinů, schémata připojení, knihovny pro jednotlivá programovací prostředí a ukázkové kódy programů.

Schéma připojení senzoru k desce Metro – což je ekvivalent Arduina. Deska Metro není součástí sady, lze ji zakoupit samostatně v našem obchodě.

Popis pinů snímače od Adafruit

Modul senzoru má pájecí podložky, ke kterým by měl být připájen zlatý pin obsažený v sadě. Deska navíc obsahuje konektory STEMMA QT / Qwiic, které jsou pohodlnější alternativou k připojení senzoru k řadiči. Závěry byste měli propojit podle níže uvedeného vztahu:

• VIN – napájecí kolík v rozsahu od 3 V do 5,5 V
• GND – základ systému
• SCL – pin hodinové linky komunikačního rozhraní
• SDA – pin datové linky komunikačního rozhraní
• ALERT – výstražný kolík informující uživatele, pokud teplota čipu stoupne nad nebo pod nastavenou hodnotu
• A0 – pin pro konfiguraci adresy komunikačního rozhraní I2C

Technická specifikace snímače

• Typ: Vysoce přesný digitální snímač teploty
• Integrovaný čip: MCP9808
• Rozsah měření teploty: -40 ° C až 125 ° C
• Typická přesnost měření teploty: + 0,25 ° C
• Rozlišení měření: 0,0625 ° C
• Komunikační rozhraní: sběrnice I2C
• Adresa rozhraní I2C:
• 0x18 (výchozí)
• 0x1A
• 0x1C
• Napájecí napětí: od 3 V do 5,5 V
• Aktuální spotřeba: 200 μA
• Kolíky: STEMMA QT / Qwiic konektory / pájecí podložky – rozteč 2,54 mm
• Montážní otvory – 4 ks.
• Rozměry desky: 25,4 x 17,6 x 4,6 mm
• Hmotnost: 1,6 g

Digitální teplotní senzor od společnosti Adafruit je vybaven čipem MCP9808.
