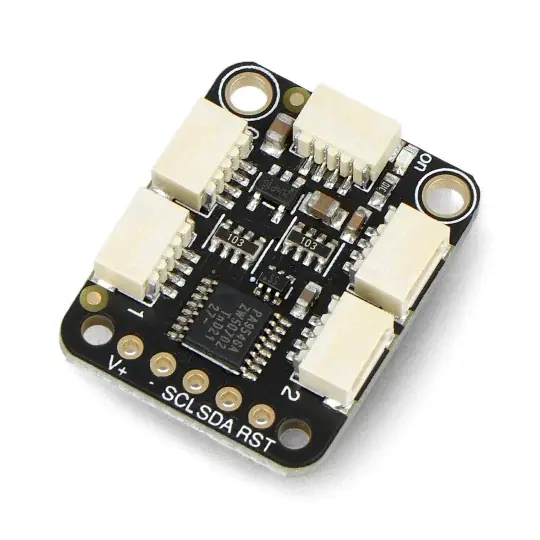

Značkový IO expandér – 4-kanálový – s I2C multiplexerem – PCA9546 – STEMMA QT / Qwiic – Adafruit 5664

Popis

Modul s multiplexerem výrobce Adafruit a osazený čipem PCA9546 , který je náhradou oblíbeného čipu TCA9548A . Modul umožňuje připojit až 4 samostatné digitální sběrnice I2C k jednomu rozhraní mikrokontroléru. Adresa I2C sběrnice obsazená multiplexerem je 0x70 , lze ji také konfigurovat v rozsahu od 0x70 do 0x77 pomocí propojek umístěných na zadní straně modulu. Pinouty jsou konektory STEMMA QT/Qwiic , rovnoměrně rozmístěné po obou stranách desky.

Popis produktu: IO expander – 4-kanálový – s I2C multiplexerem – PCA9546 – STEMMA QT / Qwiic – Adafruit 5664

Modul s multiplexerem výrobce Adafruit a osazený čipem PCA9546 , který je náhradou oblíbeného čipu TCA9548A . Modul umožňuje připojit až 4 samostatné digitální sběrnice I2C k jednomu rozhraní mikrokontroléru. Adresa I2C sběrnice obsazená multiplexerem je 0x70 , lze ji také konfigurovat v rozsahu od 0x70 do 0x77 pomocí propojek umístěných na zadní straně modulu. Pinouty jsou konektory STEMMA QT/Qwiic , rovnoměrně rozmístěné po obou stranách desky.

IO expandér – 4-kanálový – s I2C multiplexerem – PCA9546 – STEMMA QT / Qwiic – Adafruit 5664.

Příklad schéma zapojení. Předmětem prodeje je pouze rozšiřovač pinů – Raspberry Pi, kabely a periferie nutno dokoupit.

Schéma zapojení a popis pinů

Piny modulu jsou konektory STEMMA QT / Qwiic, které umožňují rychlé připojení k periferním zařízením bez nutnosti pájení. Spojte kolíky podle níže uvedených vztahů:

• VIN – 3 V napájecí kolík (červený vodič)
• GND – uzemnění systému (černý vodič)
• SCL – hodinová linka sběrnice I2C (žlutý vodič)
• SDA – datová linka sběrnice I2C (modrý vodič)

Produkt kompatibilní s Arduino a Raspberry Pi!

Výrobce připravil uživatelskou příručku , která obsahuje podrobný popis pinů a ukázkový kód programu – podívejte se!

Technická specifikace modulu

• Typ: IO expandér s multiplexerem
• Vestavěný čip: PCA9546
• Počet kanálů: 4
• Komunikační rozhraní: I2C sběrnice
• Adresa sběrnice: 0x70, nastavitelná od 0x70 do 0x77
• Napájecí napětí: 3 V až 5 V nebo 3 V / 500 mA
• Piny: STEMMA QT/Qwiic konektory
• Rozměry desky: 25,3 x 20,3 x 4,8 mm
• Hmotnost: 2,5g

Obsah sady

• Svodový expandér – 4-kanálový – s I2C multiplexerem – PCA9546 – STEMMA QT / Qwiic
• Proužek Goldpin 1×6 – rastr 2,54 mm

Komponenty obsažené v sadě.
