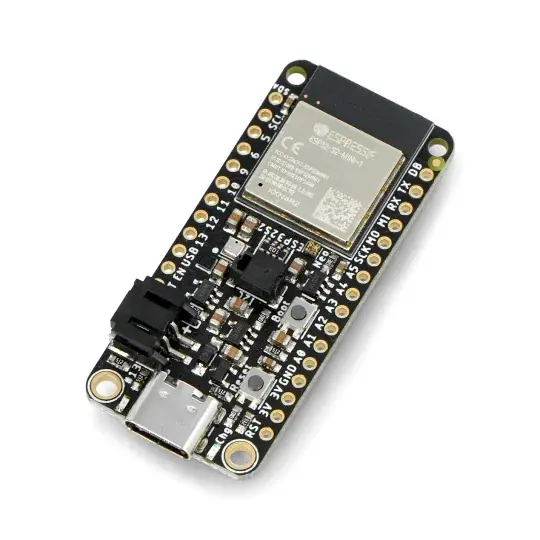

Značkový Feather ESP32-S2 – WiFi modul – se senzorem BME280 – kompatibilní s Arduino – Adafruit 5303

Popis

WiFi modul založený na systému ESP32-S2 , vybavený 4 MB Flash paměti a 2 MB PSRAM . Má také vestavěný systém BME280 , který umožňuje měřit vlhkost, teplotu a tlak. Feather ESP32 je energeticky účinné řešení 2,4 GHz WiFi System-on-Chip (SoC) s vestavěným nativním USB portem. Nepodporuje připojení Bluetooth . Produkt je využíván v projektech v oblasti internetu věcí (IoT), chytrého oblečení a domácí automatizace.

Popis produktu: Feather ESP32-S2 – WiFi modul – se senzorem BME280 – kompatibilní s Arduino – Adafruit 5303

WiFi modul založený na systému ESP32-S2 , vybavený 4 MB Flash paměti a 2 MB PSRAM . Má také vestavěný systém BME280 , který umožňuje měřit vlhkost, teplotu a tlak. Feather ESP32 je energeticky účinné řešení 2,4 GHz WiFi System-on-Chip (SoC) s vestavěným nativním USB portem. Nepodporuje připojení Bluetooth . Produkt je využíván v projektech v oblasti internetu věcí (IoT), chytrého oblečení a domácí automatizace.

Výrobce poskytuje podrobnou uživatelskou příručku – podívejte se!

WiFi modul se senzorem prostředí BME280 .

Co je Feather ESP32-S2

Feather ESP32-S2 je malý modul s mikrokontrolérem Espressif WiFi s nízkou spotřebou energie . Díky malým rozměrům jej lze s úspěchem použít v projektech mj. IoT a domácí automatizace. Feather ESP32-S2 je založen na jednojádrovém procesoru Tensilica 240 MHz . Má 4 MB flash + 2 MB PSRAM. Podporuje mj. Měření doby letu (ToF). Produkt je vybaven nativním USB.

Obsah sady

• Feather ESP32-S2 – WiFi modul – se senzorem BME280 – kompatibilní s Arduino – Adafruit 5303 – 1 kus
• GPIO piny pro samopájení – 2 kusy

Popis čepů Feather ESP32-S2

• USB C port – pro napájení a programování desky
• Konektor JST 2-PH s nabíječkou Li-Pol akumulátoru – lze k němu připojit Li-Pol akumulátor 3,7 / 4,2 V s kapacitou 250 mAh
• CHG LED – když se baterie nabíjí, žlutá LED svítí – po dokončení nabíjení LED zhasne a pokud není baterie připojena – LED může rychle blikat
• GND – společná zem pro všechny napájecí zdroje a logické piny
• BAT – kladné napětí z / do 2-kolíkové JST zásuvky pro volitelnou Li-Pol baterii
• USB – kladné napětí z / do zásuvky USB C, pokud je připojeno USB
• EN – kolík regulátoru napětí 3,3 V
• 3,3 V – výstup regulátoru 3,3 V (špičkový 500 mA)

Detailní rozložení pinů a pinů najdete na stránkách výrobce .

Feather ESP32-S2 v sadě se zlatými konektory.

Základní informace o pinech

• A0 a A1 jsou jediné výstupní piny DAC. Lze použít jako 8bitové analogové výstupy
• Piny od A2 do A5 – lze použít jako analogové vstupy
• SPI autobus:
• SCK: SPI clock line pin
• MOSI: SPI Microcontroller Out / Sensor In
• MISO: Vstup mikrokontroléru SPI / výstup senzoru
• rozhraní UART
• RX: Pin přijímače UART
• TX: Pin vysílače UART
• I2C rozhraní (sdíleno konektorem STEMMA QT)
• SCL: hodinový kolík sběrnice I2C
• SDA: datový kolík sběrnice I2C
• Digitální piny: D5, D6, D9 až D13

Technická specifikace modulu

• Procesor Tensilica 240 MHz
• 4 MB Flash a 2 MB PSRAM
• Vestavěný systém BME280 , který umožňuje měřit vlhkost, teplotu a tlak
• Nativní USB
• Port USB Type-C – pro programování a napájení
• Konektor JST 2-PH s nabíječkou Li-Pol baterií
• MAX17048 systém monitorující provoz baterie (při napájení z Li-Pol baterie)
• Tlačítka Reset a DFU (BOOT0).
• STEMMA QT konektor pro I2C zařízení
• Diody informující o stavu provozu a načítání modulu (také podpora NeoPixel)
• Nízká spotřeba energie (80 až 100 uA v režimu spánku při provozu na baterii)
• Kompatibilní s Arduino nebo CircuitPython
• Rozměry: 52,4 mm x 22,9 mm x 7,2 mm
• Hmotnost: 6,3 g

Vysoký výkon a malé rozměry .
