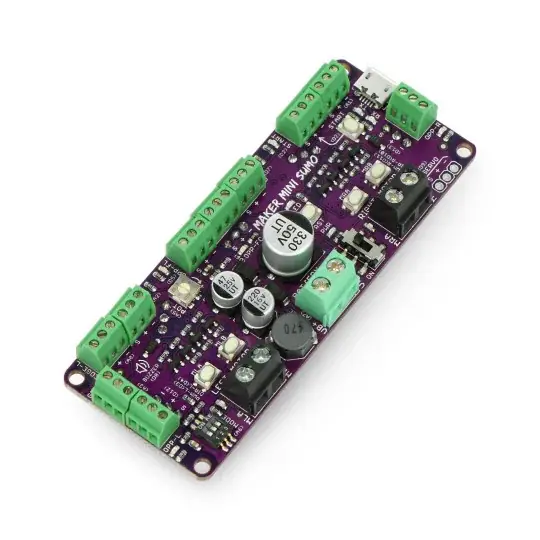

Značkový Cytron Maker Mini Sumo - robotický ovladač

Značkový Cytron Maker Mini Sumo – robotický ovladač

Původní cena byla: 543,00 Kč.Aktuální cena je: 228,06 Kč.

Doprava zdarma při objednávce nad 1 499,00 Kč

  • Vaši objednávku doručíme rychle a nabízíme bezplatnou dopravu.
  • 30denní možnost vrácení a refundace
Zajištění Bezpečné Platby
Unterstuetzte Zahlungsmethoden
SKU: SKXWL003CJ8 Kategorie: Štítek:

Popis

Řadič robota mini sumo je kompatibilní s Arduino Nano / Uno, protože je založen na mikrokontroléru ATmega328P, lze jej programovat pomocí Arduino IDE . Modul je napájen napětím od 7 V do 18 V DC , napájecí vstup je chráněn proti přepólování. Stínění umožňuje napájet dva stejnosměrné motory pracující s napětím od 7 do 18 V se spotřebou proudu až 6 A.

Popis produktu: Cytron Maker Mini Sumo – robotický ovladač

Řadič robota mini sumo je kompatibilní s Arduino Nano / Uno , protože je založen na mikrokontroléru ATmega328P, lze jej programovat pomocí Arduino IDE . Modul je napájen napětím od 7 V do 18 V DC , napájecí vstup je chráněn proti přepólování. Stínění umožňuje napájet dva stejnosměrné motory pracující s napětím od 7 do 18 V, se spotřebou proudu až 6 A.

Cytron Maker MiniSumo.

Vedení Cytron Maker Mini Sumo – robotický ovladač

Deska je vybavena šroubovými spoji, což snižuje riziko, že některý z vodičů může v důsledku nárazu vypadnout. Na desce je 5 digitálních vstupů pro připojení senzorů vzdálenosti, 2 analogové vstupy pro připojení kruhových senzorů Dohyo a digitální vstup pro aktivaci ovladače. Deska má navíc servo výstup a 2 univerzální I / O porty, které lze použít jako analogový vstup i digitální vstup / výstup.

název Popis

Hnízdo přítomnosti

nepřítel + LED

Zásuvka pro připojení senzoru přítomnosti nebo jiného senzoru komunikujícího přes digitální rozhraní .

  • S : Vstup digitálního signálu
  • +: 5V DC výstup
  • – : mše

Programovatelná LED

 Uživatelem softwarově řízená LED.

Spínací zásuvka

Zásuvka zapojená paralelně se spínačem umožňuje připojení externího spínače nebo modulu IR spínače. Signální kolík je vytažen až na 5V.

  • S : Vstup digitálního signálu
  • +: 5V DC výstup
  • – : mše

Přepínač

 Programovatelné tlačítko, obvykle se používá ke spuštění programu.

Patice snímače detekce vedení

Zásuvka pro připojení senzoru detekce linky nebo jiného senzoru, který komunikuje přes analogové rozhraní.

  • S : Vstup analogového signálu
  • +: 5V DC výstup
  • – : mše

MicroUSB zásuvka

 Umožňuje vám přenést program z počítače na desku.
Tlačítko reset

Používá se k resetování systému.

Servoport

Konektor umožňuje připojení serva.

  • S : Vstup digitálního signálu
  • +: 5V DC výstup
  • – : mše

Pravé tlačítko pro testování motoru

 Tlačítko, které umožňuje rychlou kontrolu provozu a správné připojení bez nutnosti psaní jakéhokoli kódu.

Pravý / levý konektor motoru s LED indikátorem

 Konektory pro připojení motorů, směr otáčení závisí na připojení:

  • MLA / MRA – Motor se pohybuje vpřed
    MLB / MBR – motor běží v opačném směru

Hlavní vypínač a LED napájení

 Přepínač odpovědný za provoz zařízení, LED se rozsvítí, když je napájení zapnuto.

Zásuvka baterie

 Konektory ARK pro připojení baterie

  • + : plus
  • – : minus

3pólový DIP přepínač

 3pólový DIP přepínač umožňuje vybrat až 8 různých provozních režimů

Potenciometr

 Připojeno k analogovému vstupu

Port GPIO 1/2

Univerzální port vstupu / výstupu,

Lze použít jako vstup / výstup digitálního signálu nebo vstup analogového signálu

  • S : Vstup signálu
  • +: 5V DC výstup
  • – : mše

Podpora režimu RC – Cytron Maker Mini Sumo – robotický ovladač

Modul podporuje možnost dálkového ovládání pomocí RC zařízení . Chcete-li to provést, připojte přijímač k dalším kolíkům na desce, poskytuje plnou kontrolu nad pohyby robota. Výrobce připravil ukázkový kód umožňující ovládání. Přijímač a ovládací zařízení je třeba zakoupit samostatně.

Odstraňte problém s robotickým ovladačem Cytron Maker Mini Sumo

Řídicí jednotka je přizpůsobena rychlé diagnostice chyb a konfiguraci, díky vestavěným tlačítkům je možné otestovat připojení motorů bez nutnosti psaní jakéhokoli kódu. Integrované LED diody a potenciometr vám umožní snadno nastavit dosah senzorů.

Přístroj a přijímač je třeba zakoupit samostatně.

Na desce je programovatelný piezoelektrický bzučák.

Specifikace Cytron Maker Mini Sumo – řídicí jednotka robota

  • Napájecí napětí: 7 V až 18 V DC
  • Napájecí proud:
    • Kontinuální: 3 A.
    • Momentálně: 6 A.
  • Frekvence signálu PWM: až 20 KHz
  • Digitální vstupní napětí:
    • Nízká: 0V až 0,5V
    • Vysoký stav: 1,7 V až 5 V.
  • Analogové vstupní napětí: 0 až 5V
  • Výstupní výkon:
    • Napětí: 5V
    • Proud: 500 mA

Užitečné odkazy

  • Web výrobce Cytron MAKER-MSUMO
  • Dokumentace
  • Knihovna Arduino s příklady
Niebezpieczne Komponent
Šířka balení 12.4 cm
Výška balení 6.9 cm
Hloubka balení 3.4 cm
Váha balení 0.062 kg
