Zlevněný RP2040-One – 4 MB Flash – deska s mikrokontrolérem RP2040 – Waveshare 22809

Popis

Modul od Waveshare s mikrokontrolérem Raspberry RP2040 , který se používá i v oblíbeném Raspberry Pi Pico. RP2040-One má dvoujádrový procesor ARM Cortex-M0+ taktovaný až na 133 MHz, deska je dále vybavena 264 kB vestavěné paměti SRAM a 4 MB paměti Flash. RP2040-One má konstrukci, která umožňuje pájení přímo na nosné desky. Má také rozhraní USB typu A, které umožňuje zapojit modul do zásuvky počítače a implementovat program.

Popis produktu: RP2040-One – 4 MB Flash – deska mikrokontroléru RP2040 – Waveshare 22809

Modul od Waveshare s mikrokontrolérem Raspberry RP2040 , který se používá i v populárním Raspberry Pi Pico . RP2040-One má dvoujádrový procesor ARM Cortex-M0+ taktovaný až na 133 MHz, deska je dále vybavena 264 kB vestavěné paměti SRAM a 4 MB paměti Flash. RP2040-One má konstrukci, která umožňuje pájení přímo na nosné desky. Má také rozhraní USB typu A, které umožňuje zapojit modul do zásuvky počítače a implementovat program.

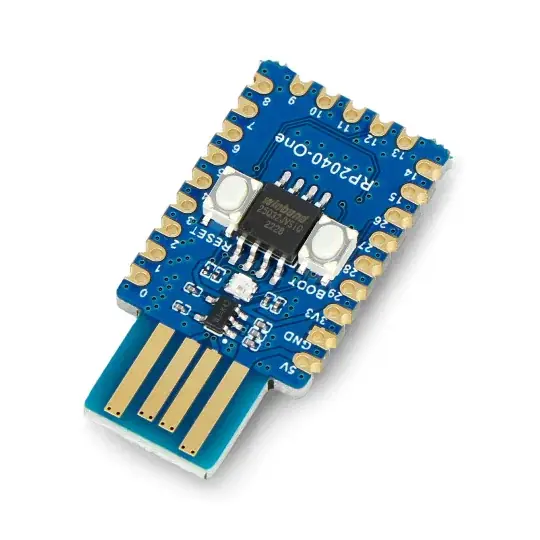

RP2040-One – 4 MB Flash – deska s mikrokontrolérem RP2040 – Waveshare 22809.

RP2040-One s mikrokontrolérem od Raspberry Pi Foundation.

Speciální vlastnosti RP2040-One

• Vestavěný mikrokontrolérový čip RP2040 navržený společností Raspberry Pi ve Velké Británii
• Dvoujádrový procesor ARM Cortex M0+ taktovaný až na 133 MHz
• 264 kB SRAM a 4 MB vestavěné Flash paměti
• Konstrukce, která umožňuje pájení přímo na nosné desky
• Rozhraní USB 1.1 s podporou zařízení a hostitelů
• Programování drag-and-drop pomocí velkokapacitního úložiště USB
• 29 multifunkčních pinů GPIO
• 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC, 16x PWM
• Programováno pomocí C/C++ a MicroPython

Výrobce také připravil podrobnou uživatelskou příručku , která výrazně usnadňuje práci s modulem.

Uspořádání prvků

1. Port USB A
2. Čip RT9013-33GB – 500 mA ultrarychlé LDO
3. WS2812 RGB LED
4. Tlačítko BOOT (stisknutím během resetování vstoupíte do režimu stahování)
5. W25Q32JVSSIQ – 4 MB NOR Flash
6. tlačítko reset
7. Dvoujádrový procesor RP2040, taktovací frekvence až 133MHz
8. kolíky RP2040

Uspořádání prvků.

Modul je vybaven 26 GPIO piny.

Technická specifikace RP2040-One

• Čip: Raspberry Pi RP2040
• Jádro: ARM Cortex-M0+ Dual-Core 133 MHz
• Paměť SRAM: 264 KB
• Vestavěná paměť Flash: 4 MB
• Piny: 29 multifunkčních pinů GPIO
• Rozhraní: 2x SPI, 2x I2C, 2x UART, 4x 12bitový ADC, 16x PWM
• Vývojové prostředí: Raspberry Pi C/C++ SDK nebo MicroPython
• Rozhraní: USB typ A
• Rozměry desky: 51 x 21 mm
• Rozměry modulu (bez USB konektoru): 25,5 x 18 mm
• Celkové rozměry modulu: 35,5 x 18 mm
