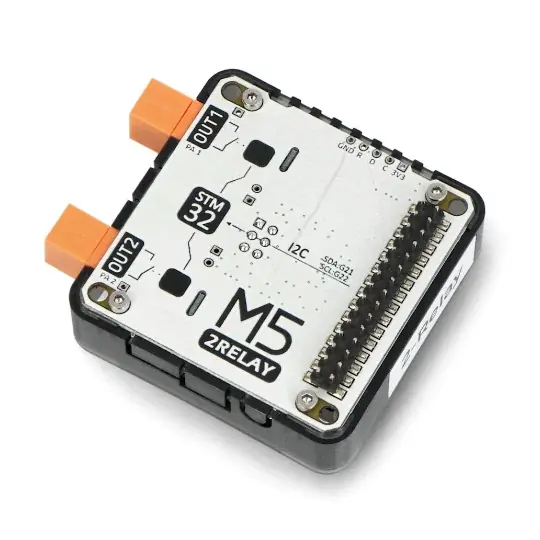

Zlevněný 2-Channel AC Relay Module 13.2 (STM32F030)

Popis

2kanálový reléový modul STM32F030F4 určený pro vývojové moduly řady M5Stack Core . Používá se jako zařízení určené k ovládání provozu malého zatěžovacího obvodu – maximální provozní parametry jsou 250 V AC / 5 A a přechodový odpor je menší než 100 mOhm . Modul lze použít v řídicích aplikacích, jako je ovládání solenoidových ventilů, a lze jej použít jako vzdálený IoT spínač.

Popis produktu: Reléový modul STM32F030F4 AC – 2-kanálový – pro vývojové moduly M5Stack – M124

2-kanálový reléový modul STM32F030F4 určený pro vývojové moduly řady M5Stack Core . Používá se jako zařízení určené k řízení provozu nízkozatíženého obvodu – maximální provozní parametry jsou 250 V AC / 5 A a přechodový odpor je menší než 100 mOhm. Modul lze použít v řídicích aplikacích, jako je ovládání solenoidových ventilů, a lze jej použít jako vzdálený IoT spínač.

Výrobce také připravil podrobnou uživatelskou příručku – podívejte se!

Reléový modul STM32F030F4 AC 13.2 – 2-kanálový – pro vývojové moduly M5Stack Core – M124.

2-kanálový reléový modul vyrobený společností M5Stack.

Co je relé? K čemu je relé?

Zajímá vás, jaká je definice relé? Ve zkratce lze říci, že relé je zařízení, které plní funkci ON-OFF. Otevírá a zavírá elektrický obvod, díky čemuž ovlivňuje práci ostatních prvků v daném řídicím systému. Mezi základní typy elektrických relé rozlišujeme relé polarizovaná, bezpečnostní relé, elektromagnetická relé a statická relé. Máte další otázky? Podívejte se také na článek na našem blogu – Relé a kontaktní prvky – Jak to funguje?

Technická specifikace modulu

• Typ modulu: relé
• Vestavěný čip: STM32F030F4P6
• Počet kanálů: 2
• Komunikační rozhraní: I2C sběrnice
• Adresa rozhraní I2C: 0x26
• Maximální provozní parametry: 250 V AC / 5 A
• Kontaktní odpor: ≤ 100 mOhm
• Podporované vývojové platformy: Arduino, UIFlow
• Rozměry modulu: 54 x 54 x 20,2 (13,2) mm
• Hmotnost: 33,4g

Obsah sady

• Reléový modul STM32F030 AC 13,2 – 2-kanál
• Šroubové spojky VH3.96-2P – 2 kusy

Reléový modul STM32F030F4 – pohled zevnitř.
