Základní deska Bigtreetech Manta M4P V2.1 pro 3D tiskárny Kup Teď

Popis

Základní deska Bigtreetech Manta M4P byla navržena pro spolupráci se systémem Klipper . Ke spuštění Linuxu vyžaduje modul Raspberry Pi CM4 nebo Bigtreetech CB1 a poté Klipper. Deska je vybavena stejným konektorem jako Rapsberry Pi, což umožňuje správné propojení se všemi Compute Module 4 a deskami CB1 nebo CB1 eMMC. Manta M4P lze rozšířit o mnoho přídavných modulů, jako je CAN Bus, vodní chlazení, HDMI, ADXL345, BL Touch senzor, TFT35 SPI, CSI/DSI, USB kamera.

Popis produktu: Základní deska Bigtreetech Manta M4P V2.1 pro 3D tiskárny

Základní deska Bigtreetech Manta M4P byla navržena pro spolupráci se systémem Klipper . Ke spuštění Linuxu vyžaduje modul Raspberry Pi CM4 nebo Bigtreetech CB1 a poté Klipper. Deska je vybavena stejným konektorem jako Rapsberry Pi, což umožňuje správné propojení se všemi Compute Module 4 a deskami CB1 nebo CB1 eMMC. Manta M4P lze rozšířit o mnoho přídavných modulů, jako je CAN Bus, vodní chlazení, HDMI, ADXL345, BL Touch senzor, TFT35 SPI, CSI/DSI, USB kamera.

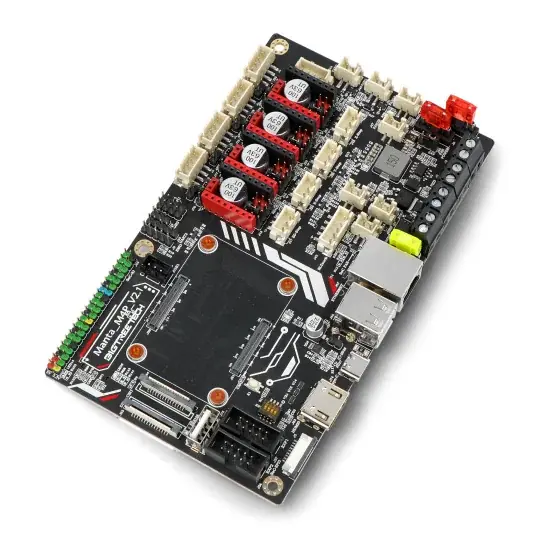

Základní deska Bigtreetech Manta M4P V2.1 pro 3D tiskárny.

Popis pinoutu základní desky Bigtreetech Manta M4P .

Hlavní vlastnosti základní desky Bigtreetech Manta M4P

• Vybaven 32bitovým čipem ARM Cortex M0 64MHz + STEM32G0BORE, stabilnější a rychlejší.
• Navrženo se stejným konektorem jako Raspberry Pi, poskytuje bezpečné spojení se všemi verzemi CM4, CB1.
• Napájecí systém TPS5450-5A s kapacitou 5 A dokonale splňuje požadavky na napájení Raspberry Pi.
• Má bohaté rozšiřující porty, může podporovat různé rozšiřující moduly, jako je BL Touch, LCD obrazovka, RGB osvětlení, automatické vypnutí atd.
• Spolupracuje mj od Creality Ender-3.

Kompatibilita a rozšíření

• CANBus
• Sada vodního chlazení
• HDMI (pouze s Bigtreetech CB1)
• ADXL345
• BL Touch
• Displej TFT35 SPI (pouze Bigtreetech CB1)
• Moduly CSI / DSI (pouze Raspberry Pi CM4)
• USB kamera (pouze s Bigtreetech CB1)

Specifikace základní desky Bigtreetech Manta M4P

• Čip: STM32G0BORE ARM Cortex-M0
• Takt: 64 MHz
• Kompatibilita:
• Výpočetní modul Raspberry Pi 4
• Bigtreetech CB1
• Konektory ovladače: 4
• eFuse: žádná
• Port ventilátoru:
• 4x PWM
• 1xSoC
• Volba napětí ventilátoru: žádné
• Konektor topení: 1
• Termistor: 2x NTC 100k
• USB konektory:
• 1x USB OTG
• 3x USB 2.0 Host
• Rozhraní CAN: žádné
• Rozměry: 160 x 95 mm

Obsah sady

• Základní deska Bigtreetech Manta M4P V2.1 pro 3D tiskárny
• Jumper set
• Sada konektorů a kolíků

Obsah sady.

‌
