Vysoce Kvalitní VL53L5CX Time-Of-Flight Imager – Snímač vzdálenosti – 4000 mm – I2C – Qwiic – SparkFun SEN-18642

Popis

Digitální měření vzdálenosti senzorem založené na metodě Time-of-Flight (ToF). Založeno na čipu VL53L5CX , který integruje pole SPAD, fyzické infračervené filtry a difrakční optické prvky (DOE) pro dosažení nejlepšího možného výkonu v různých okolních světelných podmínkách. Modul využívá sběrnici I2C . Dodává se také s konektorem Qwiic pro usnadnění procesu návrhu. Rozsah měření snímače je 400 cm. Napájecí napětí je 3,3 V (povolený rozsah je 2,7 V až 3,3 V).

‌

Popis produktu: VL53L5CX Time-Of-Flight Imager – Snímač vzdálenosti – 4000mm – I2C – Qwiic – SparkFun SEN-18642

Digitální měření vzdálenosti senzorem založené na řešení Time-of-Flight (ToF). Založeno na čipu VL53L5CX , který integruje pole SPAD, fyzické infračervené filtry a difrakční optické prvky (DOE) pro dosažení nejlepšího možného výkonu v různých okolních světelných podmínkách. Modul využívá sběrnici I2C . Dodává se také s konektorem Qwiic pro usnadnění procesu návrhu. Měřicí rozsah snímače je 400 cm , napájecí napětí je 3,3V. (přípustný rozsah od 2,7 V do 3,3 V). Náš obchod nabízí také menší verzi modulu .

Při napájení přes sběrnici I2C vyžaduje VL53L5CX stažení firmwaru (cca 90 KB). Výrobce doporučuje mikrokontroléry s dostatečným množstvím flash paměti. Zároveň upozorňuje, že oblíbená platforma Arduino Uno nemá dostatek paměti.

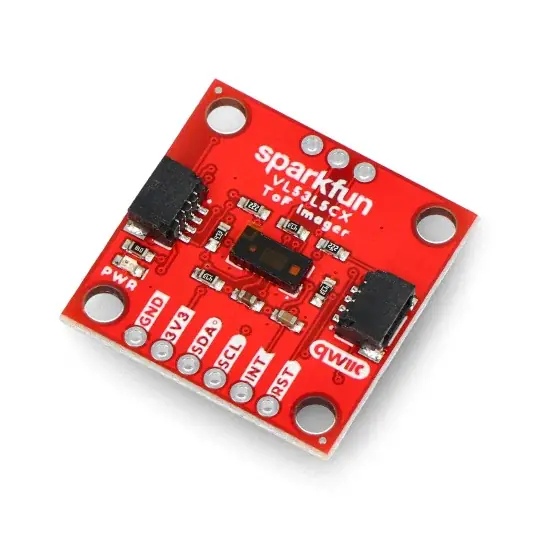

VL53L5CX ToF Imager – Snímač vzdálenosti – SparkFun SEN-18642 .

Prezentace aplikací systému Qwiic .

Co je Qwiic?

Qwiic SparkFun je ekosystém, který zahrnuje četné senzory založené na sběrnici I2C, výkonné moduly a vyhrazené kabely. Hlavním předpokladem tohoto řešení je zlepšení procesu prototypování. Všechny prvky podporující standard Qwiic využívají běžný, 4pinový JST konektor s roztečí 1 mm. To snižuje množství místa potřebného na desce plošných spojů. Chrání také před spojením v rozporu s polaritou.

Příklad aplikace snímače VL53L5CX

• 3D mapování místnosti
• Detekce překážek v robotice
• Rozpoznávání gest
• Projekty IoT a AR / VR

Piny modulu

Modul VL53L5CX Mini ToF Imager má vývod ve formě pájecích plošek umístěných na delším okraji desky:

• GND – zem systému
• 3v3 – napájení
• SDA – I2C datová linka
• SCL – I2C hodinová linka
• INT – výstup přerušení (výchozí s otevřeným odtokem)
• RST – I2C reset pin, aktivní high. Se zemí je spojen odporem 47 kΩ

Na opačném okraji jsou následující výstupy:

• LP – režim nízké spotřeby (logický stav 0 – I2C komunikace zakázána, logický stav 1 – I2C komunikace povolena)
• VDDIO / VDDA – piny alternativního zdroje napájení. Standardně jsou piny spojené, po otevření propojky je lze oddělit. Užitečné pro uživatele používající IO napětí (1,8V, 2,8V nebo 3,3V) odděleně od napětí AVDD (2,8V nebo 3,3V) pro maximální snížení výkonu

Na desce najdeme také mj dva konektory Qwiic a LED indikující napájení modulu. Podrobnosti jsou k dispozici v uživatelské příručce připravené výrobcem.

Piny modulu .

Charakteristickým znakem modulu jsou jeho malé rozměry .

Specifikace VL53L5CX Mini Time-Of-Flight Imager

• Napájecí napětí: 2,7 V až 3,3 V (výchozí 3,3 V přes konektor Qwiic)
• Vícezónový variabilní výstup se samostatnými zónami 4 x 4 nebo 8 x 8
• Rozsah měření: až 400 cm
• Obnovovací frekvence: 60Hz
• Zářič: 940 nm laser neviditelného povrchového světla (VCSEL) a integrovaný analogový ovladač
• Zorné pole (FoV): 63° (díky použití difrakčních optických prvků (DOE) na vysílači i přijímači)
• I2C adresa: 0x52
• Propojky: INT, I2C, LED, PSU (podrobnosti v uživatelské příručce )
• Rozměry: 26 x 26 mm
