Popis

Vývojová deska LoRa-E5 je snadno použitelný komunikační modul ve standardu LoRaWAN , vytvořený Seeedstudio. Umožňuje bezdrátovou komunikaci na velké vzdálenosti ve standardu LoRaWAN v pásmech 868 MHz a 915 MHz , díky čemuž ji lze použít jak v Evropské unii, tak v Severní Americe. Použitý systém STM32WLE5JC umožňuje přenos dat v dosahu až 10 km . Systém je založen na jádrech ARM Cortex-M4 a Semtech SX126X LoRa podporujících protokol LoRaWAN a modulaci GFSK, BPSK, GMSK a LoRa.

Popis produktu: Vývojová deska LoRa-E5 STM32WLE5JC- LoRaWAN 868/915 MHz – Seeedstudio 113990934

Vývojová deska LoRa-E5 je snadno použitelný komunikační modul ve standardu LoRaWAN , vytvořený Seeedstudio . Umožňuje bezdrátovou komunikaci na velké vzdálenosti ve standardu LoRaWAN v pásmech 868 MHz a 915 MHz , díky čemuž ji lze použít jak v Evropské unii, tak v Severní Americe. Použitý systém STM32WLE5JC umožňuje přenos dat v dosahu až 10 km . Systém je založen na jádrech ARM Cortex-M4 a Semtech SX126X LoRa podporujících protokol LoRaWAN a modulaci GFSK, BPSK, GMSK a LoRa. Desku lze napájet pomocí koše na dvě baterie AA, které jsou součástí sady. Na desce jsou navíc další zásuvky typu Grove.

Vývojová deska LoRa-E5. Distribuce prvků na desce LoRa-E5.

Rozhraní v LoRa-E5

Vývojová deska LoRa má všechny vstupy / výstupy vyvedené na piny s roztečí 2,54 mm, jedná se o rozhraní jako UART, ADC, SPI, I2C, RS485 . Má vestavěné tlačítko RESET, tlačítko BOOT a tlačítko pro jakýkoli účel . Všechny piny na desce byly popsány, takže je velmi snadné najít ten správný pin. Kromě toho má deska tři konektory Grove: 2x I2C a 1x UART. LoRa-E5 je modul s velmi dlouhým dosahem bezdrátové komunikace a ultra nízkou spotřebou energie. Umožňuje vám odesílat a přijímat data na vzdálenost až 10 km a jeho klidová spotřeba energie je 2,1 uA (režim WOR). Je navržen podle průmyslových standardů a může pracovat při teplotách od -40 ° C do 85 ° C , s citlivostí od -116,5 dBm do -136 dBm a výstupním výkonem až 20,8 dBm při 3,3 V.

Obsah soupravy

• Minimodul LoRa-E5
• Anténa
• Kabel USB C.
• Koš na dvě baterie AA

Způsoby použití LoRa-E5 mini

• Používání AT příkazů – deska má zabudovaný převodník USB – UART, díky kterému můžete pomocí AT příkazů naprogramovat desku připojenou k počítači.
• Pomocí rozhraní UART – LoRa-E5 mini může komunikovat s jiným modulem, např. Seeeduino XIAO přes rozhraní UART a odesílat a přijímat AT příkazy.
• Vytvoření uživatelské aplikace pomocí sady SDK – pomocí dodaných souborů SDK můžete pomocí programátoru STM32Cube vytvořit vlastní desku LoRa s funkcí MCU.

Co je LoRa?

Protokol LoRa nebo LoRaWAN umožňuje bezdrátově odesílat data na velké vzdálenosti s velmi nízkou spotřebou. Protokol LoRa v modulu LoRa E5 využívá bezlicenční subgigahertzové rádiové frekvence, jako je 868 MHZ (Evropa) nebo 915 MHZ (Severní Amerika).

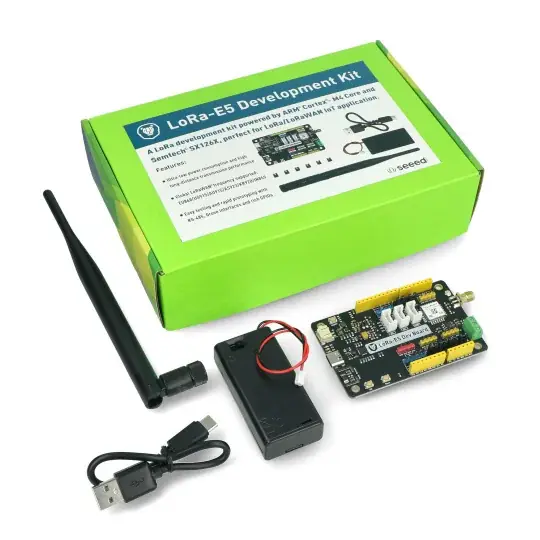

Obsah soupravy LoRa-E5.
