Vysoce Kvalitní Fermion – snímač teploty a vlhkosti AHT20 – DFRobot SEN0527

Popis

Dlažba řady Fermion je vybavena systémem AHT20 , který umožňuje přesné měření teploty a vlhkosti vzduchu . Modul využívá sběrnici I2C a adresa rozhraní je 0x38 . Poskytuje stabilní měření i za nepříznivých podmínek prostředí. Možné měření teploty je v rozsahu od -40 ° C do 85 ° C s přesností 0,3 ° C a vlhkosti v rozsahu 0 % až 100 % RH s přesností 2 % RH .

Popis produktu: Fermion – AHT20 snímač teploty a vlhkosti – DFRobot SEN0527

Dlažba řady Fermion je vybavena systémem AHT20 , který umožňuje přesné měření teploty a vlhkosti vzduchu . Modul využívá sběrnici I2C a adresa rozhraní je 0x38 . Poskytuje stabilní měření i za nepříznivých podmínek prostředí. Možné měření teploty je v rozsahu od -40 ° C do 85 ° C s přesností 0,3 ° C a vlhkosti v rozsahu 0 % až 100 % RH s přesností 2 % RH . Modul je napájen napětím 2 V nebo 5 V DC .

Produkt je kompatibilní s Arduino!

Výrobce připravil podrobnou uživatelskou příručku , která obsahuje užitečné informace, které vám pomohou začít s modulem. Šek!

Prvky obsažené v sadě.

Fermion – snímač teploty a vlhkosti AHT20 – DFRobot SEN0527.

Speciální vlastnosti senzoru

• Disponuje modernizovaným modulem MEMS pro měření vlhkosti vzduchu
• Využívá digitální rozhraní I2C
• Poskytuje přesné a stabilní odečítání hodnot
• Projevuje se proti rušení a má schopnost se přizpůsobit

Doporučené použití snímače AHT20

• Sušička vzduchu a aplikační prototypy
• Spotřební zařízení, např. automobily
• Automatické ovládání, např. počasí
• Záznamníky dat

Popis pinů a schéma zapojení

Modul komunikuje s mikrokontrolérem přes rozhraní I2C. Deska je napájena napětím od 2 V do 5 V. Její vývody jsou pájecí pole, ke kterým by měly být připájeny a připojeny goldpin konektory obsažené v sadě podle následující závislosti:

• VCC – napájecí pin od 2 V do 5 V DC
• GND – zem systému
• SCL – hodinová linka sběrnice I2C
• SDA – datová linka sběrnice I2C

Obsah sady

• Fermion – Čidlo teploty a vlhkosti AHT20 – DFRobot – 1 kus
• Goldpin pásek 1×4 pin – 2,54 mm rastr – 1 kus

Schéma zapojení senzoru pomocí desky DFRduino.

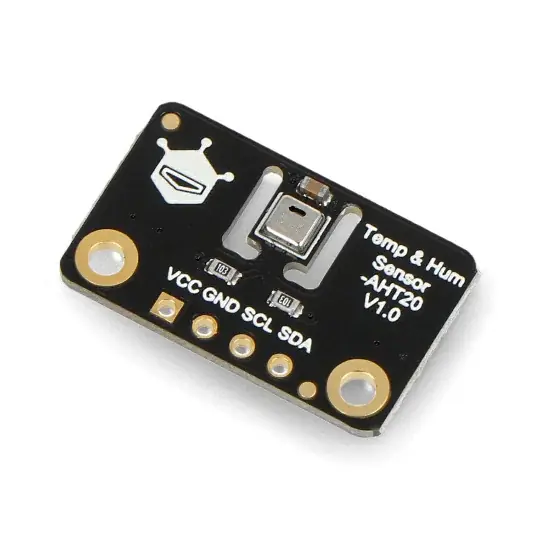

Čidlo teploty a vlhkosti vybavené systémem AHT20.

Technická specifikace snímače

• Typ: snímač teploty a vlhkosti vzduchu
• Vestavěný čip: AHT20
• Napájecí napětí: 2 V až 5 V DC
• Komunikační rozhraní: I2C sběrnice
• Adresa rozhraní: 0x38
• Měření teploty:
• rozsah: -40 °C až 85 °C
• přesnost: do 0,3°C
• rozlišení: 0,01°C
• doba odezvy: od 5 s do 30 s
• Měření vlhkosti:
• rozsah: 0 % až 100 % RH
• přesnost: do 2% RH
• rozlišení: 0,024 % RH
• doba odezvy: 8 s
• Závěry: podložky
• Rozměry dlaždic: 22 x 13,5 mm
