Výprodej RP2040-Matrix – deska s mikrokontrolérem RP2040 a 5×5 LED matricí – Waveshare 24594

Popis

RP2040-Matrix od Waveshare je modul s vestavěným systémem Raspberry Pi RP2040 , který má 20 GPIO pinů a 5 x 5 RGB LED matrici , sloužící k vytváření různých vizuálních efektů. Čip RP2040 obsahuje dvoujádrový procesor ARM Cortex M0+, 264 KB SRAM a 2 MB Flash paměti.

Popis produktu: RP2040-Matrix – deska s mikrokontrolérem RP2040 a 5 x 5 LED maticí – Waveshare 24594

RP2040-Matrix od Waveshare je deska s vestavěnou 5 x 5 RGB LED matricí , která se používá k vytváření vizuálních efektů, které jsou příjemné pro oči. Má také 20 GPIO pinů , díky kterým můžete desku rozšířit o další moduly a funkce. Vestavěný systém RP2040 obsahuje dvoujádrový procesor ARM Cortex M0+ taktovaný až na 133 MHz, 264 kB paměti SRAM a 2 MB Flash paměti . Mikrokontrolér má schopnost připojit se k různým zařízením pomocí dostupného portu USB Type-C a je kompatibilní s programovacími jazyky MicroPython a C/C++ SDK Raspberry Pi .

Výrobce připravil podrobnou uživatelskou příručku , která usnadňuje zahájení práce s modulem.

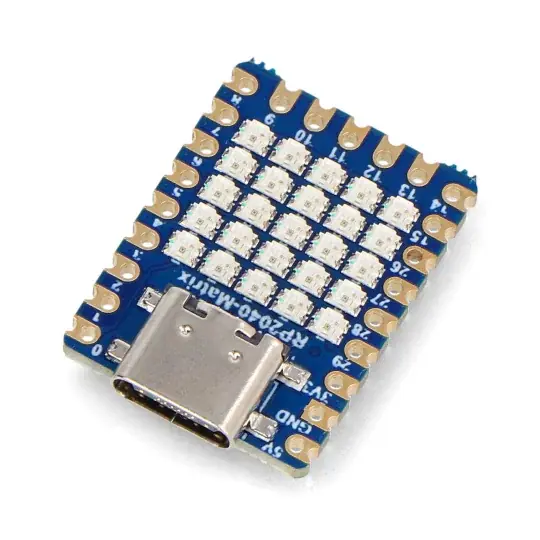

RP2040-Matrix – deska s mikrokontrolérem RP2040 a maticí 5 x 5 LED – Waveshare 24594.

RP2040-Matrix má 5 x 5 RGB LED matrici.

Zvláštní vlastnosti dlaždice

• Obsahuje 5 x 5 RGB LED matrici pro vytváření vizuálních efektů
• Má vestavěný čip RP2040 s dvoujádrovým procesorem ARM Cortex M0+ 133 MHz, 264 kB SRAM a 2 MB Flash paměti.
• Umožňuje rozšířit funkcionalitu modulu díky 20 pinům GPIO
• Komunikuje s ostatními zařízeními přes USB typu C
• Nabízí přepnutí do režimu spánku
• Je vybaven rozhraními UART, SPI a I2C, které umožňují komunikaci s různými periferními zařízeními

Dotýkat se LED diod, když matice pracuje, se nedoporučuje, protože může dojít k popálení a poškození samotných LED.

Uspořádání prvků na desce

1. Konektor USB Type-C
2. 5 x 5 RGB LED matice
3. Tlačítko BOOT
4. Tlačítko reset
5. Stabilizátor napětí LDO RT9013-33GB, maximální proud 500 mA
6. W25Q16JVUXIQ, 2 MB NOR-Flash
7. Dvoujádrový procesor RP2040, pracovní frekvence až 133MHz

Proudový odběr plně zapnutého RGB LED pole je přibližně 350 mA a proto je doporučeno použít napájecí adaptér s výkonem alespoň 500 mA, aby bylo zajištěno dostatečné napájení desky a nedošlo k problémům s nedostatkem energie.

Uspořádání prvků na desce.

Rozměry modulu.

Technické specifikace desky

• Vestavěný čip: Raspberry Pi RP2040
• Procesor: ARM Cortex-M0+ Dual-Core 133 MHz
• Rozložení matice RGB LED: 5 řádků x 5 sloupců
• Paměť SRAM: 264 kB
• Flash paměť: 2 MB
• Rozhraní: 2x SPI, 2x I2C, 2x UART, 4x ADC 12-bit, 16x PWM
• Stabilizátor napětí LDO: RT9013-33GB 500 mA
• Vývojové prostředí: C/C++ Raspberry Pi nebo MicroPython SDK
• Napájecí konektor: USB Type-C
• Rozměry desky: 23,5 x 18 mm

Dlouhodobý provoz matice RGB LED může vést k přehřívání diod, což má negativní dopad na jejich životnost, v extrémních případech může dojít až k jejich vyhoření, proto je důležité hlídat provozní dobu a používání matice. režim se sníženou spotřebou energie.
