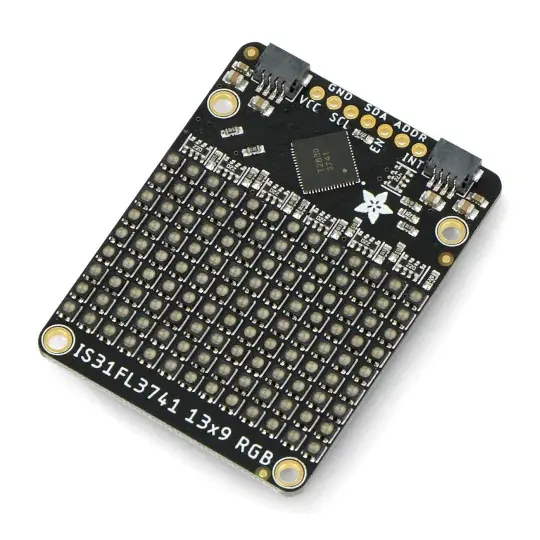

Výprodej RGB LED Matrix Driver – modul s RGB LED maticí 117 diod – IS31FL3741 – STEMMA QT / Qwiic – Adafruit 5201

Popis

Modul s LED maticí sestávající ze 117 RGB LED uspořádaných v systému 13 sloupců a 9 řad. Každá LED je 2 x 2 mm se vzdáleností 3 mm mezi nimi. Modul byl vybaven ovladačem IS31FL3741 využívajícím sběrnici I2C pro komunikaci s modulem řadiče – Arduino nebo Raspberry Pi.

Popis produktu: RGB LED Matrix Driver – modul s RGB LED matricí 117 diod – IS31FL3741 – STEMMA QT / Qwiic – Adafruit 5201

Modul s LED maticí sestávající ze 117 RGB LED uspořádaných v systému 13 sloupců a 9 řad . Každá LED je 2 x 2 mm se vzdáleností 3 mm mezi nimi. Modul byl vybaven ovladačem IS31FL3741 využívajícím sběrnici I2C pro komunikaci s modulem řadiče – Arduino nebo Raspberry Pi. Používá se při realizaci projektů, kde hlavní roli hraje vizuální efekt. Možnosti designu jsou prakticky nekonečné.

Produkt je kompatibilní s Arduino a Raspberry Pi!

Podrobná uživatelská příručka je k dispozici na webu výrobce – podívejte se!

Propojení matrice s deskou Metro pomocí konektorů STEMMA QT.
Deska Metro není součástí sady, lze ji samostatně zakoupit v naší prodejně.

Popis pinoutu

Modul je napájen napětím od 3,3 V do 5 V. Komunikuje přes rozhraní I2C, je kompatibilní s Raspberry Pi a Arduino. K propojení matice s hlavním modulem lze použít konektory STEMMA QT / Qwiic nebo pájecí plošky, ke kterým by měly být připájeny konektory Goldpin obsažené v sadě.

• VIN – napájecí pin v rozsahu od 3,3V do 5V
• GND – zem systému
• Hodinová linka rozhraní SCL – I2C
• SDA – datová linka rozhraní I2C

Technická specifikace LED matice

• Barva LED: RGB
• Počet LED: 117 LED
• Distribuce: 13 sloupců a 9 řádků
• Vestavěný čip: IS31FL3741
• Komunikační rozhraní: I2C sběrnice
• Adresa rozhraní:
• výchozí: 0x30
• konfigurovatelné: 0x31, 0x32, 0x33
• Napájecí napětí: od 3,3 V do 5 V
• Konektory: STEMMA QT / Qwiic / pájecí plošky
• Rozměry: 51,3 x 39 x 4,6 mm
• Hmotnost: 5,8 g

Obsah sady

• RGB LED Matrix Driver – modul s RGB LED maticí 117 diod – IS31FL3741 – STEMMA QT / Qwiic – Adafruit 5201 – 1 kus
• Proužek Goldpin 1×8 – rastr 2,54 mm – 1 kus

Sada obsahuje také zlatý proužek, který je vhodné připájet na místo pájecích plošek.
