Popis

UPDI Friend od Adafruit je kompaktní UPDI programátor založený na čipu CH340E , určený pro snadné programování mikrokontrolérů ATtiny . Vybaven napěťovým spínačem (3 V / 5 V) umožňuje dodávat proud až 500 mA. Přiložený kabel JST SH zajišťuje pohodlné a rychlé připojení ke kontaktní desce. Programátor je kompatibilní s Arduino IDE a podporuje rychlý přenos dat přes port USB Type-C . Navíc obsahuje odpor 1K pro podporu přenosu dat.

‌

Popis produktu: UPDI Friend – USB programátor pro ATtiny – CH340E – Adafruit 5879

UPDI Friend od Adafruit je kompaktní USB programátor navržený pro práci s mikrokontroléry ATtiny , zejména ATtiny816 , ATtiny817 a ATtiny1616 . Jedná se o jednoduchý a pohodlný způsob programování těchto obvodů pomocí Arduino IDE . Pomocí přepínače napětí (3V/5V) můžete snadno upravit napájecí napětí a logickou úroveň , díky čemuž je programátor univerzální a zvládne větší projekty. Sada obsahuje kabel JST SH , který usnadňuje připojení k prkénku. UPDI Friend podporuje komunikaci přes USB Type-C a podporuje přenos dat rychlostí až 230 Kb/s . Navíc obsahuje odpor 1K pro podporu přenosu dat.

Výrobce připravil podrobnou uživatelskou příručku, která vám pomůže začít s programátorem – podívejte se!

UPDI Friend – USB programátor pro ATtiny – CH340E – Adafruit 5879.

USB programátor navržený pro práci s mikrokontroléry ATtiny.

Hlavní vlastnosti UPDI Friend

• Volba napětí 3V/5V : Pomocí přepínače napětí můžete vybrat napájení a logickou úroveň (3V nebo 5V) v závislosti na požadavcích vašeho projektu
• Programování ATtiny : Navrženo pro mikrokontroléry ATtiny (ATtiny816, ATtiny817, ATtiny1616), umožňující snadné nahrávání kódu
• CH340E Chip : Podporuje multiplatformní ovladače a zajišťuje kompatibilitu s různými systémy
• 1K loopback rezistor mezi RX a TX : umožňuje správné zpracování datového přenosu
• LED : Zelená LED indikuje správné napájení a červená LED indikuje aktivitu přenosu dat
• Kabel JST SH : sada obsahuje kabel JST SH, který umožňuje rychlé a snadné připojení k prkénku bez nutnosti pájení

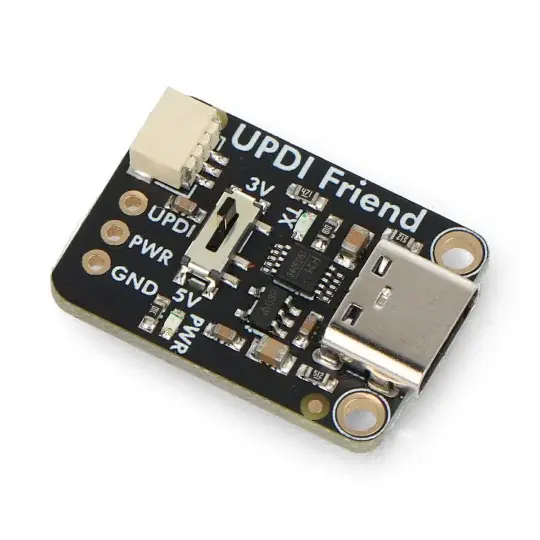

Čepy desky

• PWR : Výstup napájení z portu USB Type-C, 3V nebo 5V v závislosti na nastavení přepínače napětí
• GND : společný zemnicí kolík pro napájení a logiku
• UPDI : Logický výstup UPDI, který by měl být připojen k datovému kolíku UPDI na programované desce. Jeho logická úroveň závisí na nastavení napětí (3 V nebo 5 V)
• Port JST SH : umístěn nad kolíky UPDI, PWR a GND. Umožňuje připojení na stejné piny bez nutnosti pájení pomocí 3pinového JST SH kabelu. Červený vodič je připojen k PWR, černý k GND a bílý k UPDI

• Přepínač napětí : Uprostřed desky je přepínač výběru napětí. Lze jej použít ke změně úrovně napájení a logických úrovní mezi 3 V a 5 V. Regulátor 3 V je schopen dodávat proud až 500 mA.

• LED : Zelená Power LED – umístěná pod přepínačem napětí a označena PWR. Červená LED dioda Transmission Activity – umístěná napravo od přepínače napětí a označená TX. Rozsvítí se, když jsou data odesílána na pin UPDI

Příklad připojení modulu.

Modul je vybaven sériovým převodníkem USB CH340E.

Jak používat programátor?

1. Připojení : Zvolte vhodnou úroveň napětí (3V nebo 5V) pomocí přepínače napětí
2. Připojení s mikrokontrolérem : připojte vodič nebo vodiče JST SH k pinům UPDI, PWR a GND na desce, kterou chcete naprogramovat
3. Instalace ovladačů : Ujistěte se, že jste nainstalovali ovladače pro váš USB převodník (CH340E)
4. Příprava Arduino IDE : nainstalujte balíček megaTinyCore do Arduino IDE a vyberte vhodný mikrokontrolér a programátor „Serial UPDI“
5. Nahrání kódu : vyberte „Upload Using Programmer“ v Arduino IDE a nahrajte kód do mikrokontroléru

Technická specifikace UPDI Friend

• Napájení: USB Type-C, napájení 3V nebo 5V (v závislosti na nastavení přepínače napětí)
• USB konvertorový čip: CH340E (podporuje Windows, macOS, Linux)
• Bitová rychlost: 230 Kbps (nebo 56 Kbps v případě potřeby)
• Konektory: JST SH (3 pin) a 0,1“ vývody
• Podpora vysokého napětí: Až 12V pro programování zařízení ATtiny vyžadujících vyšší napětí
• Rozměry: 26,4 x 17,8 x 4,9 mm
• Hmotnost: 2,3 g

Obsah sady

• 1x Adafruit UPDI Friend
• 1x JST SH 3pinový kabel

Položky zahrnuté v sadě.
