Popis

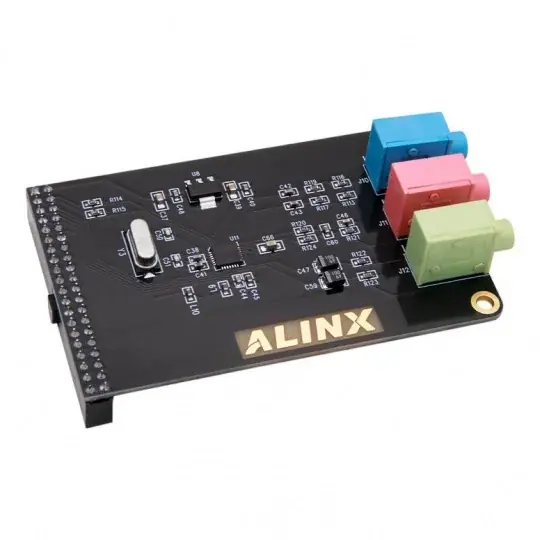

ALINX AN831 je audio modul s kodekem WM8731 , určený pro použití s vývojovými deskami FPGA a SoC . Nabízí mikrofonní vstup, linkový audio vstup a sluchátkový výstup . Umožňuje projekty zahrnující nahrávání, přehrávání a digitální zpracování zvuku. Jeho provozní teplotní rozsah je -25 °C až 85 °C a rozměry desky jsou 81 x 51 mm.

Popis produktu: AN831 – audio modul s kodekem WM8731 pro desky FPGA a SoC

ALINX AN831 je rozšiřující modul založený na stereo audio kodeku WM8731 . Systém provádí analogově-digitální a digitálně-analogové zpracování audio signálu, což umožňuje použití modulu jak pro snímání, tak pro přehrávání zvuku . Deska obsahuje konektory pro připojení mikrofonu, externího zdroje zvuku a sluchátek nebo jiného audio přijímače . Modul komunikuje s kompatibilní vývojovou deskou prostřednictvím 40pinového konektoru. Kodek je konfigurován přes sběrnici I2C , zatímco digitální audio data jsou přenášena pomocí vyhrazených hodinových a datových signálů. AN831 je vhodný pro vývoj audio rekordérů, audio přehrávačů, hlasových komunikačních systémů a projektů digitálního zpracování signálu implementovaných na FPGA a SoC.

Technické specifikace modulu

• Model kodeku: WM8731
• Funkce kodeku: A/D a D/A převod
• Vstup pro mikrofon: ano
• Audio linkový vstup: ano
• Audio výstup: ano
• Rozsah vzorkovací frekvence: 8 kHz až 96 kHz
• Konfigurační rozhraní: I2C
• Zvukové signály: DACDAT, ADCDAT, BCLK, DACLRC a ADCLRC
• Komunikační konektor: 40pinový
• Napájecí vodiče dostupné na konektoru: 3,3 V a 5 V
• Zamýšlené použití: Vývojové desky FPGA a SoC
• Provozní teplota: -25 °C až 85 °C
• Rozměry: 81 x 51 mm

Obsah sady

• Zvukový modul ALINX AN831
