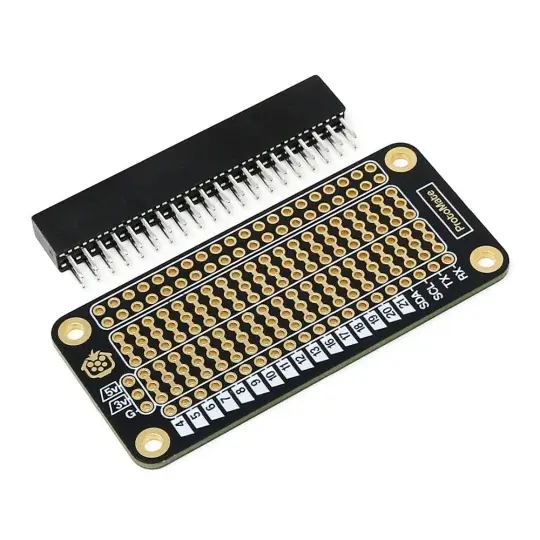

Vrácení Zdarma Univerzální deska plošných spojů ProtoMate pro Raspberry Pi Zero – PiHut 106568

Popis

ProtoMate umožňuje přenášet návrhy prototypů z nepájivého pole na permanentní, pájitelný pHAT design . Deska je vybavena oblastí pro pájecí plošky, kde jsou plošky zapojeny do drah , což usnadňuje vytváření a organizaci vlastních obvodů. Propojením všech potřebných GPIO pinů, včetně 16 standardních, a také pinů pro I2C, sériový port, napájení 5V a 3,3V a GND mohou uživatelé plně využít možnosti Raspberry Pi Zero.

‌

Popis produktu: Univerzální deska plošných spojů ProtoMate pro Raspberry Pi Zero – PiHut 106568

ProtoMate umožňuje přenášet návrhy prototypů z nepájivého pole na permanentní, pájitelný pHAT design . Deska je vybavena pájecí plochou, kde jsou kontakty/otvory propojeny do drah , což usnadňuje vytváření a organizaci vlastních obvodů. Propojením všech potřebných GPIO pinů, včetně 16 standardních, a také pinů pro I2C, sériový port, napájení 5V a 3,3V a GND , mohou uživatelé plně využít možnosti Raspberry Pi Zero. Dráhy lze v případě potřeby zkrátit a pozlacená deska plošných spojů (ENIG) zajišťuje odolnost a odolnost proti oxidaci. Součástí je i GPIO konektor, nejlépe namontovaný na konci, aby se usnadnilo pájení součástek zespodu. Modul je kompatibilní s Raspberry Pi Zero a dalšími 40pinovými mikropočítači a montážní otvory M2,5 usnadňují stabilní montáž desky.

Univerzální deska plošných spojů ProtoMate pro Raspberry Pi Zero – PiHut 106568. ProtoMate umožňuje přesunout návrhy prototypů z nepájivého pole na permanentní, pájitelnou strukturu ve formátu pHAT.

Speciální funkce

• Prototypová deska: umožňuje rychlé a snadné pájení součástek v připojených drahách
• GPIO piny: 16 standardních pinů, I2C a sériové porty a napájení 5V a 3,3V s GND
• Odolná konstrukce: Pozlacená deska plošných spojů (ENIG) pro zvýšenou odolnost proti oxidaci a dlouhou životnost
• Flexibilita designu: možnost prořezávání cest mezi kolejemi a vytváření nezávislých obvodů
• Snadná montáž: otvory M2,5 pasují na Raspberry Pi Zero

Praktické aplikace

• Pájení a prototypování obvodů pro Raspberry Pi Zero
• Vytvořte stabilní a odolné návrhy místo použití nepájivého pole
• Připojení senzorů, modulů a dalších komponent k Raspberry Pi Zero
• Ideální pro amatéry i profesionály, kteří navrhují malá elektronická zařízení

Technické specifikace desky

• Formát: HAT kompatibilní s 40pinovými formáty a Raspberry Pi Zero
• Rozložení pinů: 16 standardních GPIO, I2C, sériový port, 5V, 3,3V, GND
• Materiál: Pozlacená deska plošných spojů (ENIG)
• Montážní otvory: M2,5
• Rozměry: 30 x 65 mm

Obsah sady

• 1x ProtoMate pro Raspberry Pi Zero
• 1x GPIO proužek

em>Modul je kompatibilní s rozměry Raspberry Pi Zero a dalších 40pinových mikropočítačů a montážní otvory M2.5 usnadňují stabilní montáž desky.
