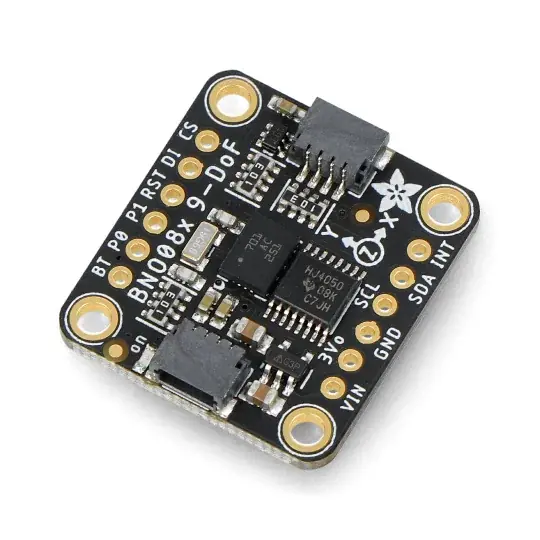

Vrácení Zdarma BNO085 9-DOF IMU Fusion Breakout – 3osý akcelerometr, gyroskop a magnetometr – Adafruit 4754

Popis

Senzor na bázi systému BNO085 vybavený akcelerometrem, magnetometrem a gyroskopem. Umožňuje měřit zrychlení, prostorovou orientaci a odkud pochází nejsilnější magnetická síla, obvykle se používá k detekci magnetického severu. Modul je vybaven konektorem STEMMA QT / Qwiic , který výrazně usnadňuje prototypování.

Popis produktu: BNO085 9-DOF IMU Fusion Breakout – 3osý akcelerometr, gyroskop a magnetometr – Adafruit 4754

Senzor Adafruit založený na čipu BNO085 kombinuje akcelerometr , magnetometr a gyroskop . Umožňuje měřit zrychlení, prostorovou orientaci a odkud pochází nejsilnější magnetická síla, obvykle se používá k detekci magnetického severu. Modul byl vybaven procesorem Arm Cortex M0 s firmwarem CEVA SH-2 . Konektor STEMMA QT / Qwiic na desce výrazně usnadňuje vytváření prototypů. Senzor lze napájet 3V nebo 5V.

Produkt kompatibilní s Arduino . Výrobce poskytuje uživatelskou příručku .

Sada obsahuje zlatý proužek.

Vedení desky.

Pinouty modulu Adafruit 4754

• VIN : Napájecí pin (deska má vestavěný regulátor napětí, měla by být napájena stejným napětím, jako je logická úroveň použitého mikrokontroléru)
• 3Vo : 3,3 V výstup z regulátoru napětí (zatížitelné až 100 mA)
• GND : Ground (společné pro napájení a logiku)
• SCL : Hodinová linka sběrnice I2C
• SDA : datová linka sběrnice I2C
• STEMMA QT : Konektory pro připojení senzoru k vývojovým deskám s konektory STEMMA QT
• DI : I2C adresní pin
• INT : Přerušovací kolík
• CS : Výběr pinového čipu
• RST : Resetovat
• Piny P0/P1 a pájecí propojky : Výběr provozního režimu BNO085

Hlavní vlastnosti modulu

• Nízká spotřeba
• Vysoká přesnost měření
• Malá velikost
• Měření:
• zrychlení (gravitační a lineární)
• prostorová orientace
• magnetická síla
• stabilita
• klepání, kroky a otřesy

Snímač je vybaven akcelerometrem, magnetometrem a gyroskopem.

BNO085 9-DOF IMU Fusion Breakout – Adafruit 4754.

Technická specifikace modulu

• Výrobce: Adafruit
• Označení výrobce: 4754
• Napájecí napětí: 3V nebo 5V
• Komunikace: I2C
• Senzory: akcelerometr, magnetometr, gyroskop
• Procesor Arm Cortex M0 s firmwarem CEVA SH-2
• Rozměry: 25,6 x 22,7 x 4,6 mm
• Hmotnost: 2,5g

Obsah sady

• Modul BNO085 9-DOF IMU Fusion Breakout
• zlatý proužek
