VL53L7CX time-of-flight – senzor vzdálenosti 8×8 I2C – 350cm – Pololu 3418 Cenový Hit

Popis

Laserový senzor vzdálenosti VL53L7CX měřící v rozsahu až 350 cm metodou Time-of-Flight přes digitální rozhraní I2C . Má široké zorné pole a schopnost měřit vzdálenost mnoha objektů současně v mnoha zónách a poskytuje dostatek dat pro vytvoření hloubkové mapy s rozlišením až 8×8 . Vyznačuje se také okem bezpečným laserovým světelným zdrojem s vlnovou délkou 940 nm. Rozsah napájecího napětí je od 2,5 V do 5,5 V. Nedoporučuje se pro 8bitové mikrokontroléry.

Popis produktu: VL53L7CX time-of-flight – senzor vzdálenosti 8×8 I2C – 350 cm – Pololu 3418

Snímač vzdálenosti VL53L7CX je nástroj založený na technologii Time-of-Flight umožňující přesné měření vzdálenosti v rozsahu od 0,2 cm do 350 cm prostřednictvím rozhraní I2C . Je možné měřit vzdálenosti více objektů ve více zónách současně, což poskytuje dostatek dat pro vytvoření hloubkové mapy s působivým rozlišením 8×8 . Deska je vybavena regulátorem napětí 3,3 V, který umožňuje stabilní napájení snímače v rozsahu od 2,5 V do 5,5 V. Díky oblíbeným konektorům goldpin si můžete vybrat mezi připojením senzoru pomocí vodičů nebo připojením přímo do kontaktní desky , což výrazně usnadňuje integraci s různými elektronickými projekty. Sada obsahuje také konektory pro samopájení. Upozorňujeme však, že kvůli nárokům na paměťové zdroje a výpočetní výkon se nedoporučuje používat tento snímač s 8bitovými mikrokontroléry, jako je například populární Arduino Uno . Pro takové aplikace jsou navržena alternativní řešení.

Pozornost!
Nedoporučuje se používat snímač s 8bitovými mikrokontroléry. Inicializace VL53L7CX a zpracování čtení vyžaduje značné množství paměti RAM a kódového prostoru, což činí tento senzor nepraktickým pro použití s 8bitovými mikrokontroléry (ST API pro VL53L7CX obvykle používá přes 90 kB programové paměti).

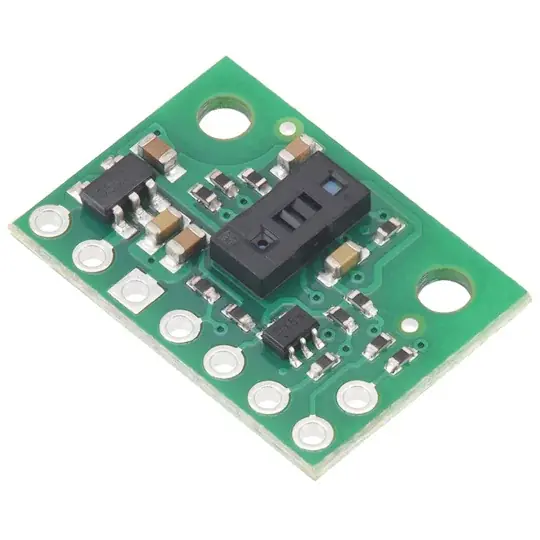

Senzor vzdálenosti VL53L7CX ToF.

Kolíky modulu.

Popis pinů snímače

• VDD – nastavitelné výstupní napětí snímače 3,3V
• VIN – napájecí napětí modulu v rozsahu od 3,3V do 5,5V
• GND – systémové uzemnění
• SDA – datová linka komunikačního rozhraní I2C
• SCL – hodinová linka komunikačního rozhraní I2C
• LPn – vstup do nízkého stavu deaktivuje I2C komunikaci, ve výchozím nastavení je vytažen až na VDD pro aktivaci I2C
• INT – výstup externího přerušení
• I2C_RST – vstup do horního stavu resetuje I2C, standardně vytažen na GND

Specifikace snímače vzdálenosti VL53L5CX

• Napájecí napětí: 2,5V až 5,5V
• Odběr proudu: 100 mA (max. 150 mA)
• Komunikační rozhraní: I2C (TWI)
• Minimální rozsah měření: 0,2 cm
• Maximální rozsah měření: až 350 cm
• Rozlišení: hloubka 1 mm, 4×4 nebo 8×8 senzorových zón
• Vyzařovaná vlnová délka: 940 nm
• Úhel pohledu (FOV): 90° úhlopříčka (60° vertikální / horizontální)
• Výstupní formát (I2C): histogram
• Pouzdro: bezolovnaté LGA
• Rozměry modulu: 13 x 18 x 3 mm
• Hmotnost: 0,5 g

Nastavte obsah

• 1x VL53L7CX time-of-flight – senzor vzdálenosti 8×8 I2C – 350 cm – Pololu 3418
• 1x rovný zlatý proužek 1×8 – rozteč 2,54 mm
• 1x 1×7 hranatý zlatý proužek – rozteč 2,54 mm

Nastavte obsah.

‌
