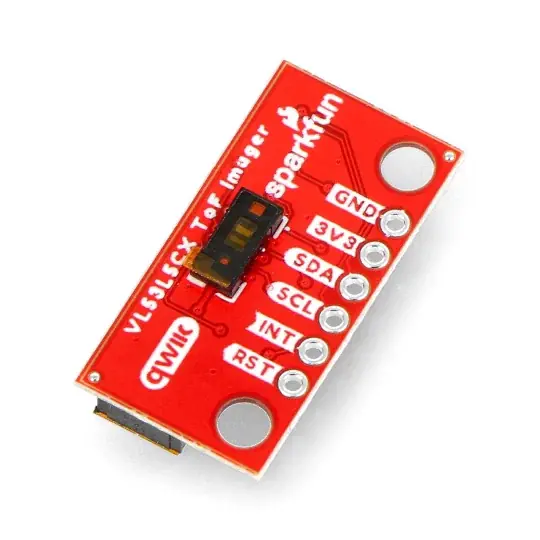

VL53L5CX Mini Time-Of-Flight Imager – Snímač vzdálenosti – 4000 mm – I2C – Qwiic – SparkFun SEN-19013 Akce

Popis

Digitální měření vzdálenosti senzorem založené na řešení Time-of-Flight (ToF). Založeno na čipu VL53L5CX , který integruje pole SPAD, fyzické infračervené filtry a difrakční optické prvky (DOE) pro dosažení nejlepšího možného výkonu v různých okolních světelných podmínkách. Modul využívá sběrnici I2C . Dodává se také s konektorem Qwiic pro usnadnění procesu návrhu. Rozsah měření snímače je 400 cm. Napájecí napětí je 3,3 V (povolený rozsah je 2,7 V až 3,3 V).

‌

Popis produktu: VL53L5CX Mini Time-Of-Flight Imager – Snímač vzdálenosti – 4000 mm – I2C – Qwiic – SparkFun SEN-19013

Digitální měření vzdálenosti senzorem založené na řešení Time-of-Flight (ToF). Založeno na čipu VL53L5CX , který integruje pole SPAD, fyzické infračervené filtry a difrakční optické prvky (DOE) pro dosažení nejlepšího možného výkonu v různých okolních světelných podmínkách. Modul využívá sběrnici I2C . Dodává se také s konektorem Qwiic pro usnadnění procesu návrhu. Měřicí rozsah snímače je 400 cm , napájecí napětí je 3,3V. (přípustný rozsah od 2,7 V do 3,3 V).

Při napájení přes sběrnici I2C vyžaduje VL53L5CX stažení firmwaru (cca 90 KB). Výrobce doporučuje mikrokontroléry s dostatečným množstvím flash paměti. Zároveň upozorňuje, že oblíbená platforma Arduino Uno nemá dostatek paměti.

VL53L5CX Mini Time-Of-Flight Imager – Snímač vzdálenosti – SEN-19013 .

Prezentace aplikací systému Qwiic .

Co je Qwiic?

Qwiic SparkFun je ekosystém, který zahrnuje četné senzory založené na sběrnici I2C, výkonné moduly a vyhrazené kabely. Hlavním předpokladem tohoto řešení je zlepšení procesu prototypování. Všechny prvky podporující standard Qwiic využívají běžný, 4pinový JST konektor s roztečí 1 mm. To snižuje množství místa potřebného na desce plošných spojů. Chrání také před spojením v rozporu s polaritou.

Příklad aplikace snímače VL53L5CX

• 3D mapování místnosti
• Detekce překážek v robotice
• Rozpoznávání gest
• Projekty IoT a AR / VR

Piny modulu

Modul VL53L5CX Mini ToF Imager má vývody ve formě pájecích plošek , které jsou umístěny na delším okraji desky:

• GND – zem systému
• 3v3 – napájení
• SDA – datová linka I2C
• SCL – I2C hodinová linka
• INT – výstup přerušení (výchozí s otevřeným odtokem)
• RST – I2C resetovací kolík, aktivní vysoká. Se zemí je spojen odporem 47 kΩ

Na desce najdeme také mj dva Qwiic konektory a LED indikující napájení modulu. Podrobnosti jsou k dispozici v uživatelské příručce připravené výrobcem.

Piny modulu .

Charakteristickým rysem modulu jsou jeho malé rozměry .

Specifikace VL53L5CX Mini Time-Of-Flight Imager

• Napájecí napětí: 2,7 V až 3,3 V (výchozí 3,3 V přes konektor Qwiic)
• Vícezónový variabilní výstup se samostatnými zónami 4 x 4 nebo 8 x 8
• Rozsah měření: až 400 cm
• Obnovovací frekvence: 60 Hz
• Zářič: 940 nm laser neviditelného povrchového světla (VCSEL) a integrovaný analogový ovladač
• Zorné pole (FoV): 63° (díky použití difrakčních optických prvků (DOE) na vysílači i přijímači)
• I2C adresa: 0x52
• Propojky: INT, I2C, LED (podrobnosti v uživatelské příručce)
• Rozměry: 25 x 18 mm
