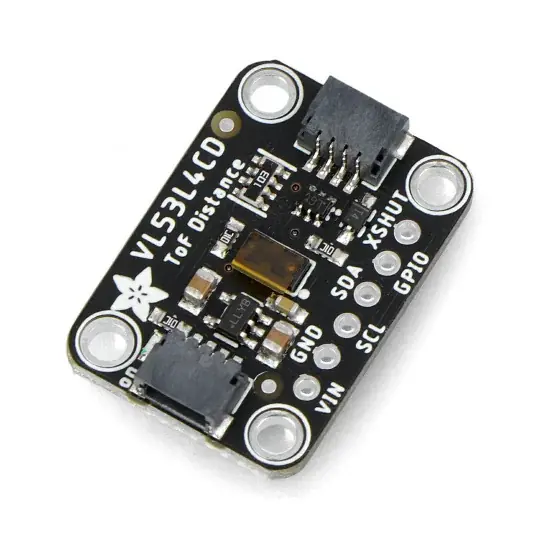

VL53L4CD Time-of-Flight – Snímač vzdálenosti – 1-1300 mm – I2C – STEMMA QT / Qwiic – Adafruit 5396 Akční Cena

Popis

Efektivní digitální snímač vzdálenosti vyrobený technologií Time of Flight . Vybaven systémem VL53L4CD měří vzdálenosti v rozsahu od 1 mm do 1300 mm s přesností na úrovni senzorů LIDAR . Modul komunikuje přes rozhraní I2C. Má konektory STEMMA QT / Qwiic a standardní pájecí plošky. Pracuje s napětím od 3 V do 5 V.

Popis produktu: VL53L4CD Time-of-Flight – Snímač vzdálenosti – 1-1300mm – I2C – STEMMA QT / Qwiic – Adafruit 5396

Efektivní digitální snímač vzdálenosti vyrobený technologií Time of Flight . Vybaven systémem VL53L4CD měří vzdálenosti v rozsahu od 1 mm do 1300 mm s přesností na úrovni senzorů LIDAR . Modul komunikuje přes rozhraní I2C. Má konektory STEMMA QT / Qwiic a standardní pájecí plošky. Pracuje s napětím od 3 V do 5 V.

Produkt je kompatibilní s Raspberry Pi a Arduino

Na stránkách výrobce najdete podrobnou uživatelskou příručku , která obsahuje návod na propojení s jednotlivými moduly. Šek!

VL53L4CD Time-of-Flight – Snímač vzdálenosti – 1-1300 mm – I2C – STEMMA QT / Qwiic – Adafruit 5396.

Metoda ToF – laserové měření vzdálenosti

Metoda Time-of-Flight spočívá v určení vzdálenosti na základě doby trvání od vyslání pulsu z infračerveného laseru do jeho návratu do detektoru. Je nezávislý na odrazu světla od objektu. Oproti IR senzorům je mnohem přesnější, nedochází k problémům s linearitou nebo jevem dvojitého zobrazení.

Piny modulu se snímačem vzdálenosti VL53L4CD

Modul se snímačem VL53L4CD komunikuje s mikrokontrolérem přes rozhraní I2C. Deska je vybavena dvěma Qwiic / STEMMA QT konektory pro snadné propojení s modulem s konektorem tohoto typu. Výstupy desky jsou:

• VIN – napájecí pin modulu od 3V do 5V.
• GND – zem systému.
• SCL – hodinová linka rozhraní I2C.
• SDA – datová linka rozhraní I2C.
• GPIO – přerušovací pin s výstupem 2,8 V, lze číst mikrokontroléry 3,3 V a 5 V.
• XSHUT – blokovací pin, aktivovaný nízkým stavem, lze použít s 3V a 5V logikou.

Specifikace modulu Time-of-Flight

• Čip: VL53L4CD
• Přijímací obvod – SPAD matrix (Single Photon Avalanche Diode) s integrovanou čočkou
• Technologie měření: ToF – Time of Flight
• Rozsah měření: od 1 mm do 1300 mm
• Rozlišení měření: až 1 mm
• Mrtvá zóna: žádná
• Úhlopříčka zorného pole: 18°
• Frekvence měření: až 100 Hz
• Komunikační rozhraní: I2C sběrnice
• Výchozí adresa I2C: 0x29
• Konektory: STEMMA QT / Qwiic / pájecí plošky
• Rozměry: 25,5 x 17,7 x 4,6 mm
• Hmotnost: 1,8 g

Obsah sady

• VL53L4CD Time-of-Flight – Snímač vzdálenosti – 1-1300 mm – I2C – STEMMA QT / Qwiic – Adafruit 5396
• 1×6 zlatý proužek – 2,54 mm rastr – pro vlastní montáž

VL53L4CD Time-of-Flight – senzor vzdálenosti od Adadfruit v sadě s konektorem goldpin.
