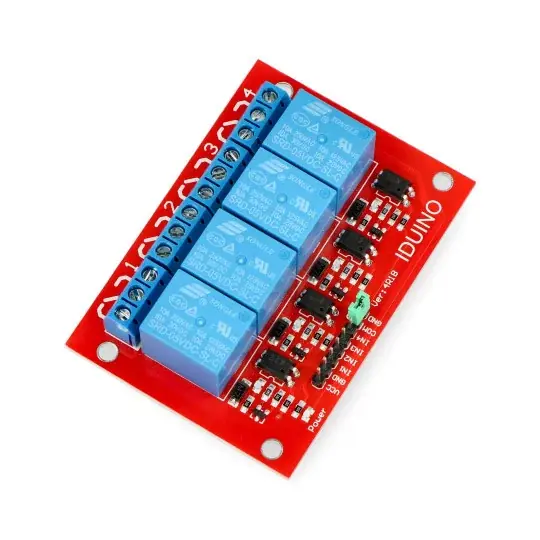

Víkendová Akce Reléový modul Iduino 4 kanály – kontakty 10A / 250VAC – cívka 5V

Popis

Modul se čtyřmi relé SRD-05 s cívkou napájenou napětím 5 V a optickou izolací vstupu a montážními otvory. Systém umožňuje ovládat akční členy pomocí portů mikrokontroléru nebo jakékoli vývojové sady.

Popis produktu: Iduino reléový modul 4 kanály – kontakty 10 A / 250 V AC – cívka 5 V

Modul se čtyřmi relé SRD-05 s cívkou napájenou napětím 5 V a optickou izolací vstupu a montážními otvory. Systém umožňuje ovládat akční členy pomocí portů mikrokontroléru nebo jakékoli vývojové sady.

Reléový modul Iduino 4 kanály – kontakty 10 A / 250 VAC – cívka 5 V.

Závěry :

• VCC – napájecí zdroj
• GND – zem
• IN1, IN2, IN3, IN4 – reléové řídicí vstupy
• COM – napájení cívky relé, standardně připojeno k GND pomocí propojky
• GND – zem
• Konektory KF (ARK) – kontakty relé

Použití reléového modulu

Relé umožňuje ovládat zařízení napájená vysokým napětím 250 V s výkonem až 2 500 W , používá se k řízení osvětlení, akčních členů, motorů atd. Pomocí jakékoli vývojové sady, např. Arduino .

Specifikace reléového modulu Iduino

• Počet kanálů: 4
• Napájecí napětí VCC: 5V
• Relé řízené vysokým stavem
• Relé: SRD-05VDC-SL-C ( dokumentace )
• Napětí cívky: 5V
• Maximální kontaktní napětí: 250 VAC
• Maximální proud: 10 A.
• Rozměry dlaždic: 77 x 55 mm
• Průměr montážních otvorů: 3 mm

Reléový modul Iduino 4 kanály – kontakty 10A / 250VAC – cívka 5V

Relé DPDT má maximální dobu zpoždění pouze 10 ms, zatímco doba je pouze 5 ms. Široký rozsah provozních teplot od -40 ° C do +85 ° C zaručuje všestranné použití.

Čtyřkanálový ovladač může bezpečně pracovat v podmínkách vlhkosti vzduchu od 45% do 85%. Kromě toho se vyznačuje zvýšenou odolností proti vibracím.

4kanálový ovladač – aplikace

Relé 5 V lze úspěšně použít jako součást inteligentního domácího nebo kancelářského systému. Maximální počet mechanických cyklů zapnutí a vypnutí během 60 sekund je 300, zatímco elektrických cyklů 30.

Reléový modul se vyznačuje stabilním provozem a dlouhou životností, i když je používán intenzivně. Kontakty relé jsou vyrobeny z AgCdO.
