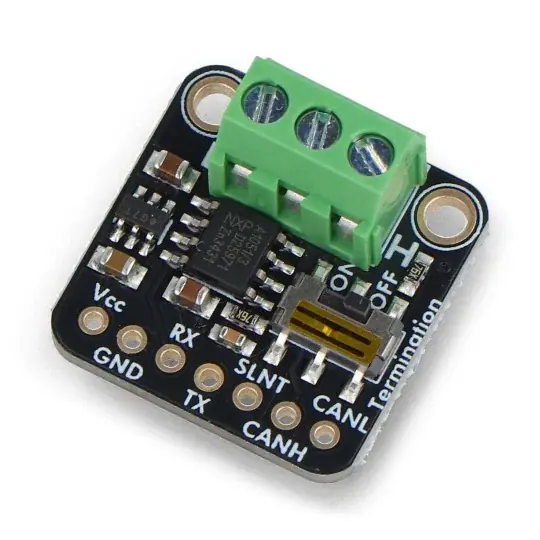

Víkendová Akce Modul sběrnice CAN – TJA1051T/3 – Adafruit 5708

Popis

Tento modul je založen na čipu TJA1051T/3 , což umožňuje připojit mikrokontrolér k libovolnému rozšiřujícímu modulu komunikujícímu přes sběrnici CAN . Modul je napájen napětím 3,3 V/5 V a funguje také s deskami napájenými napětím 12 V a 24 V.

Popis produktu: Modul sběrnice CAN – TJA1051T/3 – Adafruit 5708

Tento modul, založený na čipu TJA1051T/3 , umožňuje připojit mikrokontrolér k libovolnému rozšiřujícímu modulu, který komunikuje přes sběrnici CAN . Modul je napájen napětím 3,3 V/5 V a funguje také s deskami 12 V a 24 V. Vyznačuje se nízkými elektromagnetickými emisemi (EME) a vysokou elektromagnetickou imunitou (EMI). Obsahuje také měnič napětí, který mu umožňuje pracovat s deskami 3,3 V bez nutnosti dalšího napájení.

Také si přečtěte uživatelskou příručku připravenou výrobcem!

Prvky obsažené v sadě.

Modul sběrnice CAN – TJA1051T/3 – Adafruit 5708.

Co je to sběrnice CAN?

CAN je zkratka pro Controller Area Network a je to multimaster sériová sběrnice pro obousměrný přenos dat. Poskytuje poloduplexní komunikaci s přenosovou rychlostí až 1 Mbit/s. Díky své spolehlivosti se sběrnice CAN široce používá v automobilech, zemědělské technice a průmyslové automatizaci.

Popis pinů desky

• H / L – Přenosové vedení sběrnice CAN
• GND – systémové uzemnění
• VCC – vstupní napětí v rozsahu od 3 V do 5 V
• RX – komunikační linka sériového rozhraní přijímače (vstup CAN)
• TX – komunikační linka sériového rozhraní vysílače (výstup CAN)
• SLNT – umožňuje systému TJA1051/3 přejít do režimu spánku
• CANH – Přenosové vedení sběrnice CAN (vysoké)
• CANL – Přenosová linka sběrnice CAN (nízká)

Technické specifikace CAN modulu

• Vestavěný čip: TJA1051T/3
• Vestavěný převodník logických úrovní: 3,3 V/5 V
• Přenosová rychlost CAN FD: až 5 Mbit/s
• Napájecí napětí: 3 V až 5 V
• Splněné normy: ISO 11898-2:2003
• Vestavěné bezpečnostní prvky: tepelná ochrana
• Rozměry modulu: 20,3 x 20,2 x 4 mm
• Hmotnost 1,4 g

Obsah sady

• Modul sběrnice CAN – TJA1051T/3 s pájeným šroubovacím konektorem 1×3 piny – Adafruit
• Zlatý jehlicový proužek 1×8 pinů – 2,54 mm

Deska je napájena napětím 3 V až 5 V.
