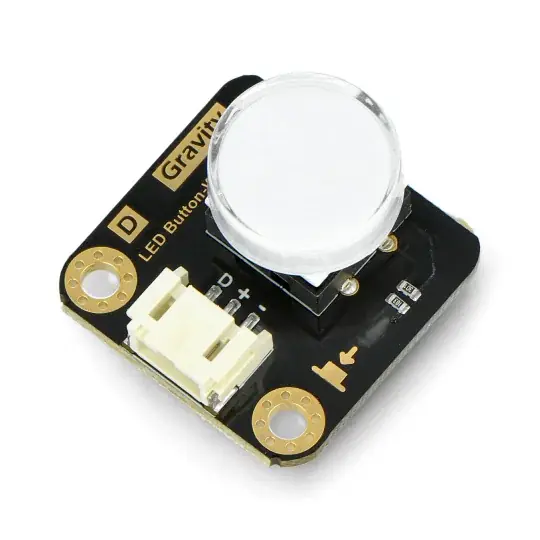

Víkendová Akce Gravitace – Tlačítko LED – Tlačítko s LED podsvícením – bílé – DFRobot DFR0785 -W

Popis

Modul s kulatým tlačítkem je navíc vybaven podsvícením, za které je zodpovědná vestavěná LED dioda. Po stisknutí překrytí se LED rozsvítí bíle . Gravity – LED Button se vyznačuje velkou univerzálností – lze jej použít například s micro: bitem od BBC nebo Arduino.

Popis produktu: Gravitace – LED tlačítko – LED podsvícené tlačítko – bílé – DFRobot DFR0785 -W

Modul s kulatým tlačítkem je navíc vybaven podsvícením, za které je zodpovědná vestavěná LED dioda. Po stisknutí překrytí se LED rozsvítí bíle . Gravity – LED Button se vyznačuje velkou univerzálností – lze jej použít například s micro: bitem od BBC nebo Arduino. To bylo vybaveno vlastní -locking funkce, snímač monostabilní typu. To znamená, že když je tlačítko stisknuto, modul vydá vysoký stav a LED se rozsvítí. Po uvolnění tlačítka modul vydá LOW signál a LED zhasne. Přepínače tohoto typu mohou být součástí návrhu osvětlených klávesnic nebo panelů pro přehrávání hudby.

Sada také obsahuje propojovací kabel – určený pro periferní zařízení s digitálním signálem na výstupu.

Příklad propojení tlačítka Gravity – LED s mikro: bitovou deskou od BBC.

Popis svodů LED tlačítka

• D – ovládací kolík, port výstupního signálu
• „+“ – VCC, napájecí kolík se pohybuje od 3,3 V do 5 V.
• “ -“ – GND, zemnící kolík systému

Co je to gravitační konektor?

Moduly řady Gravity mají konektor PH2.0-3P, se kterým můžete rychle a pohodlně spojovat prvky. Gravitační systém nevyžaduje pájení a jeho použití je velmi oceňováno v projektech založených na prototypování. Gravitační konektor má 3 řádky: GND – uzemnění systému, VCC – napájecí kolík a D / S – signální vedení.

Technická specifikace Gravity – LED tlačítko

• Rozsah provozního napětí: 3,3 V až 5 V (doporučeno 3,3 V)
• Typ výstupního signálu: digitální
• Typ tlačítka: monostabilní (samosvorné)
• Konektor: standardní gravitace (PH2.0-3P)
• Podsvícení: LED
• Barva podsvícení: bílá
• Tvar knoflíku: kulatý
• Podporovaná vývojová prostředí: Arduino, Mind +, MakeCode
• Rozměry modulu: 27 x 26,5 mm

Obsah sady

• Gravitace – LED tlačítko – LED podsvícené tlačítko – bílé
• Vyhrazený propojovací kabel – digitální

V nabídce našeho obchodu najdete i další elektrická tlačítka a vypínače . Zveme vás, abyste se seznámili s dostupným sortimentem.

Modul má dva montážní otvory pro pohodlnou montáž.

‌
