Víkendová Akce AX7035B – Vývojová deska FPGA – AMD Artix 7 XC7A35T

Popis

ALINX AX7035B je výkonná vývojová deska FPGA s procesorem AMD Artix 7 XC7A35T , určená pro učení, prototypování a budování pokročilých digitálních systémů. Nabízí 256 MB paměti DDR3, 16 MB QSPI Flash, gigabitový Ethernet, vstup a výstup HDMI, USB 2.0, microSD a dva 40pinové rozšiřující porty . Je ideální pro zpracování obrazu, komunikaci, analýzu dat a průmyslovou automatizaci.

Popis produktu: AX7035B – vývojová deska FPGA – AMD Artix 7 XC7A35T

ALINX AX7035B je vývojová platforma poháněná procesorem AMD Artix 7 XC7A35T-2FGG484I . Deska umožňuje navrhovat vlastní digitální obvody, řadiče, komunikační rozhraní a hardwarové akcelerátory pracující paralelně. Díky paměti DDR3, HDMI , gigabitovému Ethernetu, USB 2.0 a četným rozšiřujícím konektorům ji lze použít jako základnu pro projekty zahrnující zpracování obrazu, přenos dat a ovládání. Platforma nabízí HDMI vstup s podporou až 720p při 60 Hz a HDMI výstup s podporou až 1080p při 60 Hz. Dva 40pinové porty s roztečí 2,54 mm umožňují připojení kamer , TFT displejů, vysokorychlostních senzorů a dalších modulů ALINX. Vestavěná tlačítka, LED diody, sedmisegmentový displej a teplotní senzor zjednodušují testování vašich návrhů bez nutnosti dalších komponent.

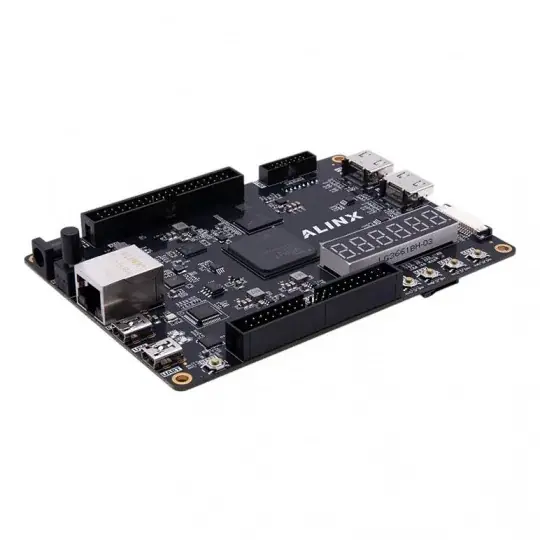

AX7035B – Vývojová deska FPGA – AMD Artix 7 XC7A35T.

Bohatá sada rozhraní činí desku vhodnou pro projekty vyžadující snímání, zpracování a odesílání velkého množství dat.

Hlavní vlastnosti desky ALINX AX7035B

• Čip AMD Artix 7 XC7A35T : energeticky úsporná FPGA logika vyrobená 28nm technologií
• 256 MB DDR3 SDRAM : rychlá datová vyrovnávací paměť pro zpracování obrazu a náročné algoritmy
• 16 MB QSPI Flash : ukládá konfiguraci FPGA a uživatelská data
• HDMI vstup a výstup : Podpora pro projekty snímání, analýzy a generování obrazu
• Gigabitový Ethernet : rychlá síťová komunikace rychlostí od 10 Mbps do 1000 Mbps
• Rozhraní USB 2.0 : komunikace s počítačem rychlostí až 480 Mb/s
• USB UART : pohodlný přenos diagnostických dat a sériová komunikace
• Slot pro microSD : podporuje karty v režimech SD a SPI
• Dva 40pinové rozšiřující porty : každý s 34 IO linkami pro spolupráci s externími moduly
• Konektor MIPI FPC : možnost připojení kompatibilního modulu kamery
• Šestimístný displej : zobrazení výsledků, stavů a číselných dat
• Teplotní senzor LM75 : měření teploty v okolí desky
• Rozhraní JTAG : konfigurace a ladění FPGA
• Napájení 5V : jeden vstup pro napájení celé platformy

Součásti a konektory umístěné na desce AX7035B

Nejdůležitější rozhraní jsou uspořádána tak, aby usnadňovala připojení kabelů a rozšiřujících modulů. Jak je znázorněno na desce, jsou zde zahrnuty následující:

1. 40pinový rozšiřující port
2. Příkon
3. Vypínač
4. Gigabitový ethernetový konektor
5. Rozhraní UART
6. Rozhraní USB 2.0
7. JTAG konektor
8. HDMI vstup
9. HDMI výstup
10. Systém XC7A35T
11. MIPI konektor
12. 40pinový rozšiřující port

Uspořádání součástek na desce.

ALINX AX7035B lze použít jako vzdělávací platformu, platformu pro prototypování nebo jako součást výzkumného a vývojového pracoviště.

AMD Artix 7 XC7A35T – efektivní FPGA pro paralelní zpracování

Srdcem platformy je AMD Artix 7 XC7A35T-2FGG484I , programovatelná FPGA zabalená v 484pinovém pouzdře. Toto zařízení umožňuje vytvářet hardwarové logické bloky, které provádějí více operací současně, což je ideální pro úlohy vyžadující nízkou latenci a deterministickou dobu provádění. Lze jej mimo jiné použít k implementaci řadičů, digitálních filtrů, komunikačních rozhraní a kanálů pro zpracování obrazu . Architektura Artix 7 byla postavena s využitím 28nm technologie a poskytuje příznivý poměr výkonu, spotřeby energie a ceny. Na rozdíl od tradičního mikroprocesoru FPGA neprovádí pouze sekvenční programové instrukce; umožňuje vám navrhnout si vlastní hardwarovou strukturu. To umožňuje AX7035B zpracovávat vysokorychlostní datové toky, provádět paralelní zpracování a pracovat s více periferiemi současně.
