V3Link Camera Kit – Sada čtyř IMX219 8MPx kamer – FPD-Link – pro vývojové desky TI – ArduCam B0489 Nejlepší Volba

Popis

Arducam V3Link Camera Kit je pokročilá sada čtyř kamer s 8 MPx moduly IMX219, navržená pro práci s platformami TI SK-AM62A-LP / AM68A / AM69A . Umožňuje přenos dat na dlouhé vzdálenosti (až 10 m) díky technologii V3Link a flexibilní správě kanálů. Sada nachází uplatnění v automobilovém, bezpečnostním, průmyslovém a lékařském sektoru. Plug-and-play design bez nutnosti další konfigurace zajišťuje jednoduchou integraci se systémy.

‌

Popis produktu: V3Link Camera Kit – sada čtyř kamer IMX219 8MPx – FPD-Link – pro vývojové desky TI – ArduCam B0489

ArduCam V3Link Camera Kit je inovativní řešení nabízející čtyři kamerové moduly IMX219 s rozlišením 8 MPx , kompatibilní s platformami TI SK-AM62A-LP / AM68A / AM69A . Díky technologii V3Link sada umožňuje přenos dat a energie na vzdálenost až 10 m prostřednictvím stíněných koaxiálních kabelů, což zajišťuje nízkou latenci a spolehlivost. Funkce čtyřkanálové správy umožňuje přepínat mezi kamerami nebo je ovládat nezávisle . Sada je ideální pro aplikace, jako je ADAS, monitorování, průmyslové systémy a lékařské zobrazování. Jednoduché ovládání plug-and-play umožňuje okamžité použití bez nutnosti dalšího nastavení, což šetří čas a zdroje.

Výrobce připravil podrobnou uživatelskou příručku – podívejte se!

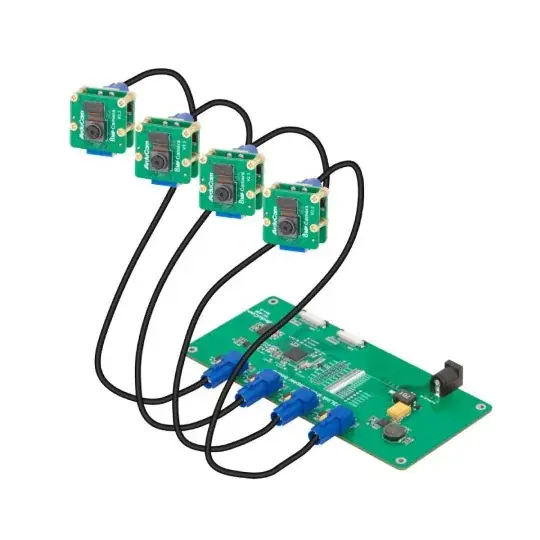

V3Link Camera Kit – sada čtyř IMX219 8MPx kamer – FPD-Link – pro vývojové desky TI – ArduCam B0489.

Sada čtyř kamer s adaptérem. Vývojovou desku TI je nutné zakoupit samostatně.

Klíčové vlastnosti sady V3Link Camera Kit

• Vysoké rozlišení IMX219 : 8megapixelový snímač CMOS poskytuje kvalitu obrazu Full HD v rozlišení 1080p při 30 snímcích za sekundu
• Přenos dat na dlouhé vzdálenosti : Technologie V3Link umožňuje přenosové vzdálenosti až 10 metrů s minimální latencí
• Kompatibilita TI SK-AM62A-LP / AM68A / AM69A : Sada optimalizovaná pro práci s platformami Texas Instruments
• Flexibilní správa kanálů : možnost přepínat mezi čtyřmi kamerami nebo je ovládat nezávisle
• Plug-and-play : jednoduchá instalace bez nutnosti dalších ovladačů nebo konfigurace
• Všestranné aplikace : sada je ideální pro ADAS, bezpečnostní systémy, průmyslové a lékařské aplikace

Pozor!

Sada neobsahuje vývojovou desku TI. Je nutné jej zakoupit samostatně.

Praktické aplikace

ArduCam V3Link Camera Kit je ideální pro pokročilé systémy monitorování a počítačového vidění . V automobilovém průmyslu (ADAS) jej lze použít k detekci překážek a sledování prostředí. V zabezpečovacích systémech umožňuje vytvářet spolehlivé, vícekanálové kamerové systémy. V průmyslu a medicíně umožňuje přesné sledování výrobních procesů a lékařského zobrazování při zachování vysoké kvality obrazu na velké vzdálenosti.

V3Link umožňuje přenos dat a energie na vzdálenost až 10 m.

Sada kamery V3Link je dodávána s koaxiálními kabely a plochými kabely FPC.

Konfigurace desky

Sada kamery ArduCam V3Link byla navržena pro uživatele, kteří oceňují jednoduchost nastavení. Díky technologii plug-and-play sada nevyžaduje instalaci dalších ovladačů nebo složitého softwaru . Jednoduše připojte kamery k desce přijímače pomocí přiložených koaxiálních kabelů a poté je integrujte s platformou TI. Podrobné pokyny jsou k dispozici v dokumentaci výrobce, které vám pomohou rychle začít.

Technické specifikace desky adaptéru přijímače

• Podporovaný počet senzorů: až 4 senzory
• Protokol přenosu dat: MIPI CSI-2 v1.3
• Typ portu MIPI: 2 x výstupní porty MIPI CSI-2
• Rychlost I2C: Dva porty I2C, až 1 Mb/s
• Přenosový kabel: FPD Link (napájení přes koaxiální kabel – PoC)

Technické specifikace karty adaptéru fotoaparátu

• Napájení: jednoduché 1,8V
• Konektor: MIPI CSI-2
• Počet pruhů MIPI: 2 pruhy MIPI rozhraní
• Přenosový kabel: Transceiver kompatibilní s Power-over-Coax (PoC).
• Spotřeba energie: nízká, obvykle 0,28 W
• Rozsah provozních teplot: -20°C až 85°C

Deska ArduCam V3Link d-ch pro připojení k vývojové desce TI.

Položky zahrnuté v sadě.

Technické specifikace fotoaparátu

• Obrazový snímač: Sony IMX219
• Rozlišení: 8 MPx
• Video režimy: 1080p 30fps, 640 x 480 px 30fps
• Optický formát: 1/4“
• Aktivní pixely: 3280 (V) x 2464 (V)
• Velikost pixelu: 1,12 x 1,12 µm

• Ohnisková vzdálenost: 3,04 mm
• Clona: F2,0
• Pozorovací úhel: 62,2°(V) x 48,8°(V)
• Rozhraní: MIPI CSI-2
• Výstup dat CSI-2: 2-řádkový režim
• Barevný filtr: Quad Bayer RGB
• Výstupní formát: RAW Bayer 10-bit

• Typ závěrky: Rolling Shutter

• Špičkový proud: 300 mA
• Velikost kamerového modulu: 25 x 24 mm

Obsah sady

• 1x adaptérová deska přijímače ArduCam V3Link d-ch Rx
• 4x adaptérová deska kamery ArduCam V3Link Tx
• 4x kamerové moduly ArduCam IMX219
• 4x koaxiální kabel Fakra Z female-female o délce 1 m
• 4x FPC 22pinová stuha, délka 40cm
• 1x páska FFC 22pin, délka 15cm
• 1x Napájecí zdroj
