USB-UART TTL PL2303 převodník – miniUSB zásuvka – Waveshare 24680 Speciální Cena

Popis

Převodník, který umožňuje komunikaci mezi sériovým rozhraním miniUSB a UART . Umožňuje výměnu dat mezi počítačem a systémy pomocí mikrokontrolérů. Modul je založen na systému PL2303GS .

‌

Popis produktu: USB – převodník UART TTL PL2303 – zásuvka miniUSB – Waveshare 24680

Praktický převodník umožňující bezproblémovou komunikaci mezi sériovým rozhraním microUSB a UART na úrovni TTL . Pomocí moderního čipu PL2303GS zajišťuje stabilní přenos dat. Napětí rozhraní UART může být 1,8V/2,5V/3,3V/5V . Převodník je vybaven třemi LED indikátory: TXD, RXD, PWR, což usnadňuje sledování stavu přenosu. Ideální pro různé projekty mikrokontrolérů, včetně Arduina a dalších podobných zařízení.

Výrobce poskytuje produktovou Wiki stránku, která značně usnadňuje zahájení práce s převodníkem.

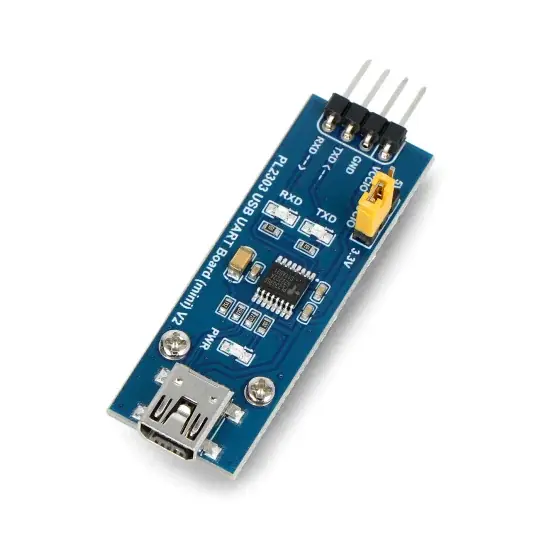

USB – převodník UART TTL PL2303 – zásuvka miniUSB – Waveshare 24680.

Deska má konektory s roztečí 2,54 mm.

Hlavní vlastnosti převodníku

• Systém v nové verzi V2 – PL2303GS
• Komunikace mezi sériovými rozhraními miniUSB a UART na úrovni TTL
• Slouží k výměně dat mezi počítačem a systémem mikrokontroléru nebo k programování desek se sériovým rozhraním
• Tři režimy napájení VCCIO
• LED indikátory usnadňují sledování stavu přenosu
• Není vhodné pro přímé připojení k obvodům RS232

Pozornost!

Modul je kompatibilní POUZE s úrovní TTL. Aby nedošlo k poškození, nepřipojujte jej přímo k obvodu RS232.

Popis pinoutu

• VCCIO – 3,3 V nebo 5 V napájení vybrané pomocí propojky
• GND – systémové uzemnění
• TXD – UART pin vysílače, připojuje se k MCU.RX (směr signálu: MCU.RX << PL2303 << PC.TX)
• RXD – UART pin přijímače, připojuje se k MCU.TX (směr signálu: MCU.TX >> PL2303 >> PC.RX)

Modul je založen na systému PL2303GS.

Prvky obsažené v sadě.

Technické specifikace převodníku

• Typ modulu: převodník
• Typ převodu: miniUSB – UART TTL
• Vestavěný čip: PL2303GS
• Podporované systémy: Windows XP/7/8/10/11 a novější
• 3x LED: TXD LED, RXD LED, PWR LED
• 3x režim napájení VCCIO nastavením propojky:
  • VCCIO-5V: 5V výstup
  • VCCIO-3,3V: 3,3V výstup
  • konfigurovatelné pomocí propojky: 1,8V / 2,5V / 3,3V / 5V
• Rozměry modulu: 48,26 x 16,51 mm

Nastavte obsah

• USB – UART TTL PL2303 převodník – miniUSB zásuvka – Waveshare 24680
• 4pinový propojovací kabel
