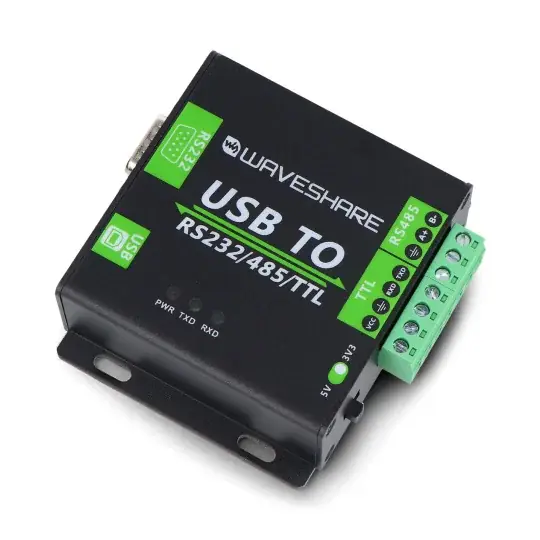

USB převodník – RS232/RS485/UART(TTL) – FT232RL – Waveshare 15817 Expresní Doručení

Popis

Převodník umožňující komunikaci mezi USB rozhraním a RS232, RS485 nebo UART (TTL) . Je založen na systému FT232RL , který zajišťuje spolehlivý a rychlý provoz. Je vybaven ochrannými obvody a odolným hliníkovým krytem, díky čemuž je ideální pro použití v průmyslových zařízeních vyžadujících odolnost a vysoce kvalitní komunikaci.

‌

Popis produktu: Převodník USB – RS232 / RS485 / UART(TTL) – FT232RL – Waveshare 15817

Tento průmyslový převodník umožňuje snadnou komunikaci mezi rozhraním USB a standardy RS232, RS485 nebo UART (TTL) . Je vybaven čipem FT232RL , který zajišťuje rychlou, stabilní a spolehlivou komunikaci a také lepší kompatibilitu. Má vestavěné ochranné obvody , jako je izolace napájecího zdroje , magnetická izolace ADI a TVS (tlumič přechodového napětí). Hliníkové pouzdro zajišťuje robustnost a odolnost, ideální pro náročná průmyslová prostředí.

Výrobce připravil podrobnou uživatelskou příručku , která práci s převodníkem usnadní.

Převodník USB – RS232 / RS485 / UART(TTL) – FT232RL – Waveshare 15817.

Nastavte obsah.

Speciální vlastnosti převodníku

• Podporovaná rozhraní: USB na RS232, USB na RS485, USB na TTL (UART).
• Rychlá a stabilní komunikace: převodník je založen na systému FT232RL.
• Izolace napájení a signálu: Vestavěná izolace napájení zajišťuje stabilní napětí a magnetická izolace ADI nabízí vysokou spolehlivost a nízkou spotřebu energie.
• Vestavěný TVS: účinně potlačuje napěťové rázy a rázy, chrání před bleskem a elektrostatickými výboji.
• Pojistka a ochranné diody se samoobnovením: zajišťují stabilní proudové/napěťové výstupy, chrání před přetížením a přepětím.
• Automatický vysílací a přijímací obvod: zajišťuje rychlou a stabilní komunikaci bez rušení mezi USB portem a jinými rozhraními.
• TTL měnič napětí: Přepínač umožňuje nastavit úroveň napětí na 3,3V / 5V.
• Odolné pouzdro: vyrobeno z hliníku, odolné proti mechanickému poškození.
• LED indikátory: Tři LED diody indikují stav napájení a stav přenosu a příjmu dat.

Technické specifikace převodníku

• Typ zařízení: opticky izolovaný průmyslový převodník
• Přenosová rychlost: od 300 bps do 921600 bps
• Hostitelský port: USB
• Port zařízení: RS485, RS232, TTL
• USB:
  • Napětí: 5V
  • Konektor: USB typ B
  • Ochrana: 200 mA pojistka, izolovaný výstup
  • Přenosová vzdálenost: až 5 m
• RS485/RS422:
  • Konektor: šroubovací (A+, B-, GDN)
  • Ovládání směru: automatické ovládání hardwaru
  • Ochrana: 600 W proti blesku a přepětí, 15 kV ESD ochrana
  • Přenosová vzdálenost: až 1200 m
  • Režim přenosu: point-to-multipoint, až 32 uzlů, doporučuje se použít opakovače pro 16 a více uzlů
• RS232:
  • Konektor: DR9 samec
  • Ochrana: TVS dioda, přepěťová ochrana, ESD ochrana
  • Přenosová vzdálenost: až 15 m
  • Režim přenosu: point-to-point
• TTL (UART):
  • Napětí: 3,3V/5V
  • Konektor: šroubovací (TXD, RXD, GND)
  • Ochrana: ochranná dioda, odolná proti přepětí, odolná proti nárazu
  • Režim přenosu: point-to-point
• LED indikátory:
  • PWR: červený indikátor napájení
  • TXD: zelený indikátor TX
  • RXD: Modrý indikátor RX
• Provozní teplota: od -15ºC do 70ºC
• Provozní vlhkost: od 5 % RH do 95 % RH
• Operační systém: Windows 10/8.1/8/7/XP
• Rozměry: 86,5 x 71,6 x 27,4 mm

Nastavte obsah

• USB – převodník RS232 / RS485 / UART (TTL) – FT232RL – Waveshare 15817
• USB kabel

Převodník zajišťuje komunikaci mezi USB rozhraním a standardy RS232, RS485 nebo UART (TTL).
