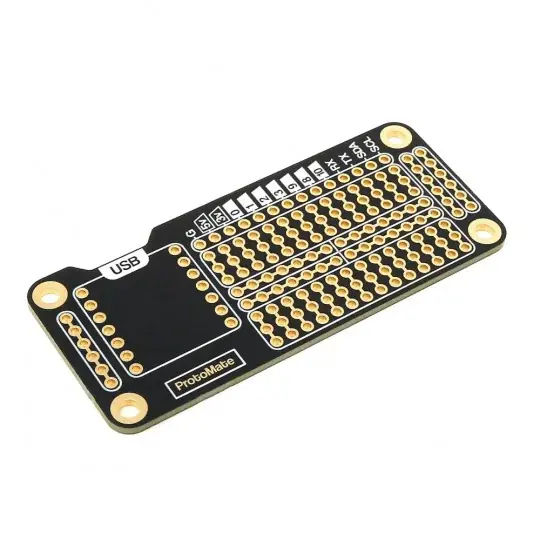

Univerzální deska plošných spojů ProtoMate pro XIAO a QT Py – PiHut 106565 Autentický

Popis

ProtoMate pro XIAO a QT Py je pájitelná prototypová deska ve stylu nepájivého pole určená pro vývojové desky Seeed XIAO a Adafruit QT Py (prodávají se samostatně). Umožňuje snadný přechod z volných spojů nepájivého pole a propojovacích vodičů na robustní, pájitelný prototyp desky plošných spojů vhodný pro dlouhodobé a užitkové projekty .

‌

Popis produktu: Univerzální deska plošných spojů ProtoMate pro XIAO a QT Py – PiHut 106565

ProtoMate pro XIAO a QT Py je pájitelná prototypová deska ve stylu nepájivého pole určená pro vývojové desky Seeed XIAO a Adafruit QT Py (prodávají se samostatně). Umožňuje snadný přechod z dočasných spojů a propojovacích vodičů na nepájivém poli na robustní, pájitelný prototyp desky plošných spojů vhodný pro dlouhodobé a užitkové projekty . Střed desky nabízí pájecí plošku ve stylu nepájivého pole . (14 x 8 polí) rozdělených do drah, díky čemuž je rozvržení intuitivní a snadno pochopitelné. Piny XIAO/QT Py GPIO jsou uspořádány v logickém pořadí podél okrajů pracovního prostoru, což výrazně zjednodušuje plánování a směrování připojení. Další boční dráhy umožňují pohodlné vytváření sdílených napájecích vedení, jako je 5V nebo GND.

Univerzální deska plošných spojů ProtoMate pro XIAO a QT Py – PiHut. ProtoMate pro XIAO a QT Py je prototypovací deska určená pro Seeed XIAO a Adafruit QT Py.

Speciální funkce

• Prototypovací deska kompatibilní s Seeed XIAO a Adafruit QT Py
• Velká pájecí plocha (14 x 8) s rozdělenými středovými stopami
• Piny GPIO uspořádané podle pořadí pinů na desce
• Boční připojovací cesty pro vytváření powerbank nebo signálů
• Možnost úpravy spojení zkrácením nebo přemostěním cest
• Povlak plošných spojů ENIG (zlacení) pro zvýšenou odolnost a odolnost proti oxidaci
• Montážní otvory M2,5 pro snadnou instalaci do skříně
• Značení zadní strany pro prevenci chyb při pájení
• Sada obsahuje zásuvky umožňující instalaci XIAO ve vyjímatelném provedení.

Praktické aplikace

ProtoMate je ideální pro projekty vyžadující odolné a esteticky příjemné prototypování, jako je spotřební elektronika, IoT, nositelná zařízení, domácí automatizace a vzdělávání. Je to perfektní volba pro ty, kteří chtějí přejít od testování na nepájivé desce k kompaktní a spolehlivé desce plošných spojů, aniž by museli navrhovat vlastní desku od nuly.

Technické specifikace desky

• Typ produktu: Pájitelná prototypová deska
• Kompatibilita: Seeed XIAO, Adafruit QT Py
• Pájecí plocha: 14 x 8 plošek
• Středové kolejnice: dělené, přemostitelné
• Boční lišty: spojené, lze oddělit
• Povrchová úprava desky plošných spojů: ENIG (zlacení)
• Montážní otvory: M2,5
• Montáž modulu: přímo nebo přes zásuvky
• Rozměry: 67 x 29 mm

Obsah sady

• 1x ProtoMate pro protoboard XIAO/QT Py
• 2x 7pinový konektor (samice)

Další boční lišty umožňují pohodlné vytváření sdílených elektrických vedení, jako je 5V nebo GND.
