Univerzální deska plošných spojů PerfMate pro XIAO a QT Py – PiHut 106567 Dokud Zásoby Vydrží

Popis

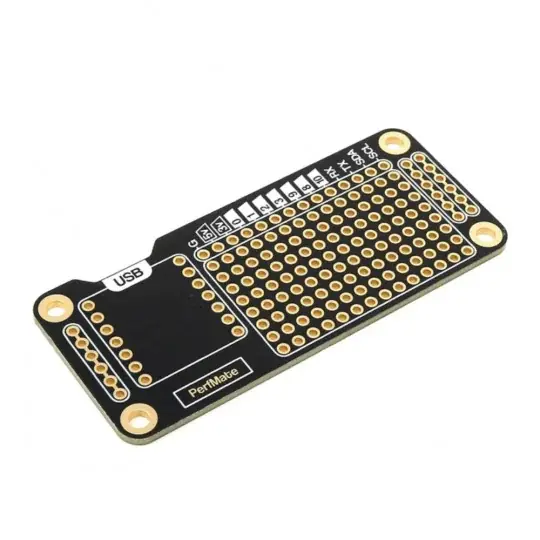

PerfMate je prototypová deska ve stylu perfboardu určená pro moduly Seeed XIAO a Adafruit QT Py (moduly nejsou součástí dodávky) . Umožňuje snadno transformovat projekt nepájivého pole na odolné a spolehlivé řešení s deskou plošných spojů. Hlavní rozložení kontaktů 14×8 obsahuje nezávislé kontakty (nejsou propojeny vodivými spoji).

‌

Popis produktu: Univerzální deska plošných spojů PerfMate pro XIAO a QT Py – PiHut 106567

PerfMate je prototypová deska ve stylu perfboardu určená pro moduly Seeed XIAO a Adafruit QT Py (moduly nejsou součástí dodávky) . Umožňuje snadno transformovat projekt nepájivého pole na odolné a spolehlivé řešení s plošnými spoji. Hlavní rozložení kontaktů 14×8 obsahuje nezávislé kontakty (nejsou propojeny vodivými vodiči), což vám dává naprostou svobodu při navrhování vlastních zapojení. GPIO linky modulu XIAO jsou vedeny v logickém pořadí podél horní části desky, což výrazně zjednodušuje plánování a implementaci projektu . Navíc jsou na obou stranách kombinované napájecí kolejnice, ideální pro vytváření sdílených 5V a GND linek. V případě potřeby můžete můstky vodivých vodičů proříznout a oddělit tak napájecí sekce.

PerfMate je prototypovací deska ve stylu perfboardu určená pro moduly Seeed XIAO a Adafruit QT Py. Linky GPIO modulu XIAO jsou vyvedeny v logickém pořadí podél horní části desky.

Speciální funkce

• Perfboard (nepřipojené podložky)
• Hlavní pájecí ploška 14 x 8
• Odvozené a uspořádány GPIO linky modulu XIAO
• Boční elektrické kolejnice s možností rozdělení kolejí
• ENIG povlak (zlacení) pro zvýšenou odolnost proti oxidaci
• Označení „Zadní strana“ pro snadnou a správnou instalaci
• Montážní otvory M2,5
• Možnost montáže modulu jako odnímatelné patice nebo trvale
• Kompatibilní se Seeed XIAO a Adafruit QT Py

Technické specifikace desky

• Typ desky: perfboard (nepřipojené kontaktní plošky)
• Pájecí ploška: 14 x 8
• Kompatibilita: Seeed XIAO, Adafruit QT Py
• Povrchová úprava desek plošných spojů: ENIG (zlacený)
• Montážní otvory: M2,5
• Další napájecí lišty: na obou stranách desky
• Rozměry: 67 x 29 mm

Obsah sady

• 1x prototypová deska PerfMate pro XIAO a QT Py
• 2x 7pinový konektor (samice)

Navíc jsou na obou stranách kombinované napájecí lišty, ideální pro vytvoření společných vodičů 5V a GND.
