Popis

Malý modul step-up konvertoru Pololu s výstupním napětím 6 V a proudovou účinností 4 A. Vstupní napětí střídače je 1,3 V až 6 V (startovací napětí je 2,7 V). Typická účinnost měniče se pohybuje od 90 % do 95 % v závislosti na vstupním napětí a zátěži. Je vybaven teplotní ochranou, po překročení teplotního prahu se modul vypne.

Popis produktu: Step-Up Voltage Regulator U3V40F6 – 6 V 4 A – Pololu 4013

Malý modul step-up konvertoru Pololu s výstupním napětím 6 V a proudovou účinností 4 A. Vstupní napětí střídače je 1,3 V až 6 V (startovací napětí je 2,7 V). Typická účinnost měniče se pohybuje od 90 % do 95 % v závislosti na vstupním napětí a zátěži. Je vybaven teplotní ochranou, po překročení teplotního prahu se modul vypne.

Vývody 6 V / 4 A zvyšovacího měniče.

Vývody modulu zvyšovacího měniče

Deska má čtyři vývody v podobě šesti otvorů pro pájení konektorů s roztečí 2,54 mm.

• EN – pin, který vypíná systém po přivedení napětí pod 0,4 V, systém je standardně zapnutý: rezistor 30 kΩ vytažený z EN na VIN.
• VIN – vstupní napětí od 2,7 V do 6 V (po spuštění systému může být vstupní napětí minimálně 1,3 V).
• GND – systémové uzemnění (společné pro VIN a VOUT).
• VOUT – výstupní napětí 9 V

Nebezpečné napěťové impulsy

Při připojování zdroje k modulu se mohou vyskytovat nebezpečné krátké elektrické impulsy o velké amplitudě (tzv. piny), které mohou trvale poškodit systém. Firma Pololu provedla testy, které ukázaly, že pro vstupní napětí nad 11 V mohou mít piny dostatečně velkou amplitudu, aby došlo k poškození modulu. Aby se tomuto nežádoucímu jevu zabránilo, doporučuje se připájet kondenzátor o hodnotě alespoň 33 µF co nejblíže k napájecím pinům převodníku.

Účinnost systému

Účinnost je definována jako poměr výstupního výkonu ke vstupnímu výkonu (Power out) / (power in). To je velmi důležitý parametr při práci s přenosnými zdroji energie. (baterie a akumulátory), kde se počítá doba práce na jeden nabíjecí cyklus. Účinnost tohoto systému se pohybuje od 90 % do 95 %. Výstupní proud závisí na vstupním napětí a zatížení systému.

Proudová kapacita převodníku U3V40F6.

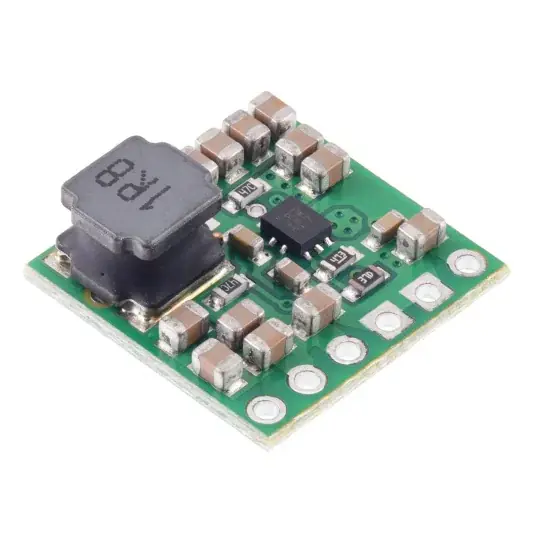

Pololu step-up měnič U3V40F6 6 V / 4 A. Sada obsahuje i konektory goldpin.

Specifikace step-up měniče U3V40F6

• Vstupní napětí: 1,3 V až 6 V (minimální napětí pro provoz systému je 2,7 V)
• Výstupní napětí: 6V (s 4% přesností)
• Typická účinnost: 90 % až 95 % v závislosti na vstupním napětí a zátěži
• Spínací frekvence: ~ 600 Hz při velkém zatížení
• Režim úspory energie
• Typický klidový proud menší než 2 mA bez zátěže
• Přepínač 9,5 A umožňuje:
  • okamžitý vstupní proud až 9,5 A
  • vstupní proud až 4,5 A po dobu několika sekund
  • vstupní proud až 4 A po delší dobu
• Integrované zabezpečení:
  • vypnutí při příliš vysoké teplotě
  • funkce měkkého startu omezuje náběhový proud a postupně zvyšuje výstupní napětí
  • výstupní přepěťová ochrana (typicky 16,5V)
  • omezení vstupního proudu cyklus po cyklu na 9,5 A
• Rozměry: 15,2 x 15,2 x 5,6 mm
• Hmotnost: 1,5 g
