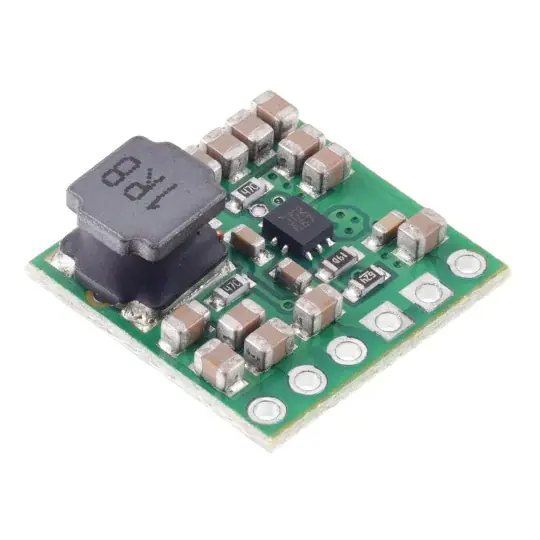

U3V40F5 – 5V 4A step-up měnič – Pololu 4012 Speciální Cena

Popis

Step-up měnič Pololu s výstupním napětím 5 V a kapacitou 4 A. Napájecí napětí je 1,3 V až 5 V (startovací napětí je 2,7 V). Typická účinnost převodníku se pohybuje od 90 % do 95 % v závislosti na vstupním napětí a zátěži. Modul má teplotní ochranu, po překročení teplotního prahu se vypne.

Popis produktu: U3V40F5 – 5V 4A step-up měnič – Pololu 4012

Step-up měnič Pololu s výstupním napětím 5 V a kapacitou 4 A. Napájecí napětí je 1,3 V až 5 V (startovací napětí je 2,7 V). Typická účinnost převodníku se pohybuje od 90 % do 95 % v závislosti na vstupním napětí a zátěži. Modul má teplotní ochranu, po překročení teplotního prahu se vypne.

Vývody 5 V / 4 A zvyšovacího měniče.

Vývody modulu zvyšovacího měniče

Step-up převodník je vybaven čtyřmi výstupy v podobě šesti otvorů pro pájení konektorů s roztečí 2,54 mm.

• EN – pin, který vypíná systém po přivedení napětí pod 0,4 V, systém je standardně zapnutý: rezistor 30 kΩ vytažený z EN na VIN.
• VIN – vstupní napětí od1,3 V do5 V (po spuštění systému může být vstupní napětí minimálně 1,3 V).
• GND – systémové uzemnění (společné pro VIN a VOUT).
• VOUT – výstupní napětí5 V

Nebezpečné napěťové impulsy

Během připojení napájecího zdroje k modulu se mohou objevit nebezpečné, krátkodobé eklektické impulsy s vysokou amplitudou (tzv. piny), které mohou trvale poškodit systém. Pololuovy testy ukazují, že pro vstupní napětí nad 11 V mohou mít kolíky dostatečně velkou amplitudu, aby modul poškodily. Pro ochranu proti tomuto nežádoucímu jevu se doporučuje připájet kondenzátor o hodnotě alespoň 33 uF co nejblíže k napájecím pinům převodníku.

Účinnost systému

Účinnost je definována jako poměr výstupního výkonu ke vstupnímu výkonu (Power out) / (power in). Jedná se o velmi důležitý parametr při práci s přenosnými zdroji energie (baterie a akumulátory), kde je důležitá doba práce na jeden nabíjecí cyklus. Účinnost tohoto systému se pohybuje od 90 % do 95 %. Výstupní proud závisí na vstupním napětí a zatížení systému.

Proudová kapacita zvyšovacího měniče U3V40F5. Zvyšovací převodník U3V40F5 5 V / 4 A, se sadou konektorů goldpin.

Specifikace step-up měniče U3V40F5

• Vstupní napětí: 1,3 V až5 V (minimální napětí pro provoz systému je 2,7 V)
• Výstupní napětí: 5V (s 4% přesností)
• Typická účinnost: 90 % až 95 % v závislosti na vstupním napětí a zátěži
• Spínací frekvence: ~ 600 Hz při velkém zatížení
• Režim úspory energie
• Typický klidový proud menší než 2 mA bez zátěže
• Přepínač 9,5 A umožňuje:
  • okamžitý vstupní proud až 9,5 A
  • vstupní proud až 4,5 A po dobu několika sekund
  • vstupní proud až 4 A po delší dobu
• Integrované zabezpečení:
  • vypnutí při příliš vysoké teplotě
  • funkce měkkého startu omezuje náběhový proud a postupně zvyšuje výstupní napětí
  • výstupní přepěťová ochrana (typicky 16,5V)
  • omezení vstupního proudu cyklus po cyklu na 9,5 A
• Rozměry: 15,2 x 15,2 x 5,6 mm
• Hmotnost: 1,5 g

‌
