Popis

Zvyšující měnič Pololu s výstupním napětím 5 V a kapacitou 2 A. Napájecí napětí se pohybuje od 1,3 V do 16 V. Minimální napětí potřebné pro spuštění je 2,7 V. Typická účinnost měniče je 85 % až 95 % v závislosti na vstupním napětí a zátěži. Výstupní proud je úměrný vstupnímu proudu, účinnosti a zesilovacímu činiteli VOUT k VIN.

‌

Popis produktu: U3V16F5 – zvyšující měnič – 5 V 2 A – Pololu 4941

Zvyšující měnič Pololu s výstupním napětím 5 V a kapacitou 2 A. Napájecí napětí se pohybuje od 1,3 V do 16 V. Minimální napětí potřebné pro spuštění je 2,7 V. Typická účinnost měniče je 85 % až 95 % v závislosti na vstupním napětí a zátěži. Výstupní proud je úměrný vstupnímu proudu, účinnosti a zesilovacímu činiteli VOUT k VIN.

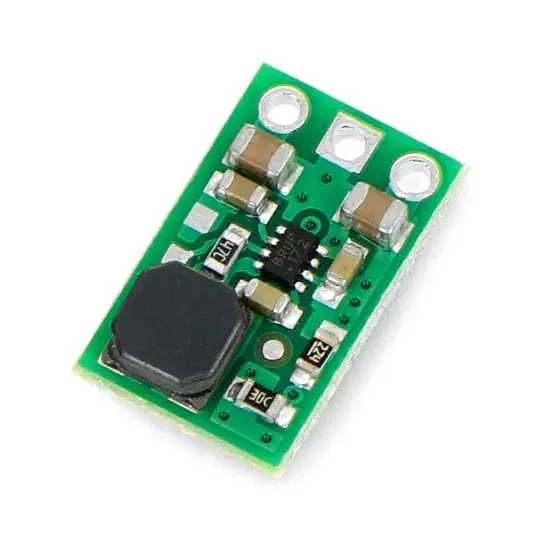

U3V16F5 – zvyšující měnič – 5V 2A – Pololu 4941.

Zapojení pinů převodníku U3V16F5.

Rozložení pinů převodníku U3V16F5

• VOUT – výstupní napětí 5 V
• GND – systémová zem (společná pro VIN a VOUT)
• VIN – vstupní napětí od 2,7 V do 16 V (po spuštění systému může vstupní napětí klesnout alespoň na 1,3 V)

Přepětí

Při přivedení napájení k modulu může počáteční proud způsobit nebezpečné napěťové špičky, které jsou výrazně vyšší než vstupní napětí. Výzkum společnosti Pololu zjistil, že u vstupních napětí nad 9 V mohou mít špičky amplitudy dostatečně velké, aby poškodily modul. Pro ochranu před tímto nežádoucím jevem se doporučuje připájet kondenzátor o kapacitě alespoň 33 uF co nejblíže k napájecím pinům převodníku.

Účinnost převodníku

Účinnost je definována jako poměr výstupního výkonu k vstupnímu výkonu (výstupní výkon)/(vstupní výkon). Je to jeden z nejdůležitějších parametrů měniče, zejména při práci s přenosnými zdroji energie.

Proudová účinnost měniče U3V16F5.

Prvky obsažené v sadě.

Technické specifikace měniče U3V16F5

• Vstupní napětí: 1,3 V až 16 V
• Minimální spouštěcí napětí: 2,7 V
• Výstupní napětí: 5 V (přesnost 4 %)
• Maximální vstupní proud: 2 A
• Vstupní proud v nepřetržitém režimu: až 1,6 A
• Spínací frekvence: cca 1,2 MHz při vysokém zatížení
• Účinnost systému: od 85 % do 95 %
• Ochrana: přehřátí, funkce pozvolného startu, blokování při podpětí
• Rozměry: 13,1 × 8,1 × 3 mm
• Hmotnost: 0,4 g

Obsah sady

• U3V16F5 – step-up měnič – 5 V 2 A – Pololu 4941
• Propojovací kabel Goldpin, rovný, 3pinový, rozteč 2,54 mm
• Propojovací kabel Goldpin, úhlový, 3pinový, rozteč 2,54 mm
