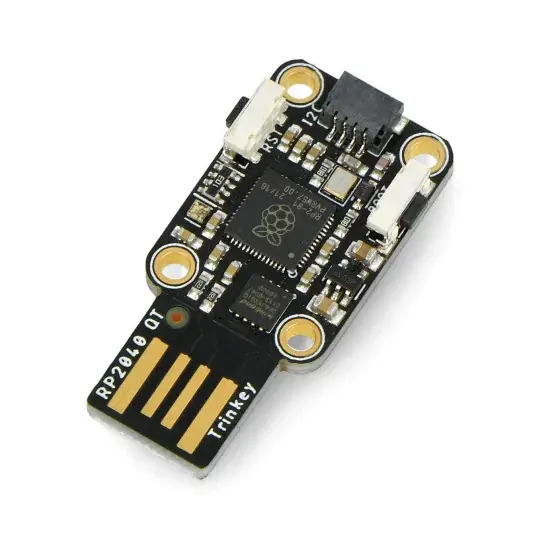

Trinkey QT2040 – deska mikrokontroléru RP2040 – USB – STEMMA QT – Adafruit 5056 Pouze Dnes

Popis

Trinkey QT2040 od Adafruit je deska vybavená mikrokontrolérem RP2040. Byl vybaven systémem, který má dvě jádra ARM Cortex M0 + pracující na frekvenci 125 MHz, 264 KB paměti SRAM , 8 MB paměti FLASH. Má také konektory STEMMA QT a konektor USB typu A, pomocí kterého je možné jej připojit například k počítači.

Popis produktu: Deska mikrokontroléru Trinkey QT2040 – RP2040 – USB – STEMMA QT – Adafruit 5056

Trinkey QT2040 od Adafruit je deska vybavená mikrokontrolérem RP2040. Byl vybaven systémem, který má dvě jádra ARM Cortex M0 + pracující na frekvenci 125 MHz, 264 KB paměti SRAM , 8 MB paměti FLASH. Má také konektory STEMMA QT a konektor USB typu A, pomocí kterého je možné jej připojit například k počítači. Trinkey QT2040 má také čtyři montážní otvory M2,5.

Platforma podporuje oblíbené programovací jazyky MicroPython, CircuitPython a C / C ++ , které lze načíst do paměti prostřednictvím rozhraní USB pomocí vestavěného bootloaderu UF2 nebo externího programátoru prostřednictvím rozhraní SWD. Feather RP2040 má červenou LED a jednu Neopixel RGB LED, kterou lze naprogramovat pomocí CircuitPython.

Trinkey QT2040 – deska s mikrokontrolérem RP2040.

Hlavní vlastnosti čipu RP2040

• Dvě jádra ARM Cortex-M0 + taktovaná na 125 MHz
• 264 kB palubní paměti SRAM
• Podporuje až 16 MB externí paměti Flash přes sběrnici QSPI
• Plně připojená příčka AHB
• Ovladač DMA
• Periferní zařízení s interpolátorem a děličem celých čísel
• Programovatelný LDO na čipu pro generování napětí jádra
• 2 vestavěné PLL pro generování hodin, USB a jádra

Popis pinů Trinkey QT2040

Trinkey QT2040 má konektor STEMMA QT pro rychlé a bezproblémové připojení. Piny konektoru jsou v souladu se vztahem níže:

• SCL – hodinový řádek rozhraní I2C
• SDA – datová linka rozhraní I2C
• 3,3, V – napájecí kolík
• GND – základ systému

Výrobce připravil podrobnou uživatelskou příručku, která obsahuje podrobný popis všech prvků na desce. Šek!

Popis pinů Trinkey QT2040.

Deska má na boku funkční tlačítko.

Technická specifikace Trinkey QT2040

• Série: Trinkey
• Mikrokontrolér: RP2040
• 32jádrový dvoujádrový procesor Cortex M0 +
• Paměť SRAM: 264 kB
• Flash paměť: 8 MB
• Žádná paměť EEPROM
• Napájecí napětí: od 3,3 V do 5 V.
• Komunikační rozhraní I2C
• Konektor:
• USB typu A, aby odpovídal hostitelskému portu USB
• STEMMA QT
• Rozměry: 38,2 x 17,7 x 5,5 mm
• Hmotnost: 3 g

Co je to konektor STEMMA QT?

Adafruit Trinkey QT2040 je vybaven konektorem STEMMA QT , který umožňuje připojení různých typů senzorů bez pájení. Tento konektor používá pro rozhraní I2C piny SCL a SDA.

Konektory STEMMA jsou 3 nebo 4 pinové konektory JST PH. Usnadňují připojení a čtení různých senzorů a zařízení bez pájení. STEMMA 4-pin JST PH jsou větší konektory s roztečí 2,0 mm pro I2C. Zatímco 3pinový konektor JST PH konektor s roztečí 2,0 mm je určen pro použití PWM / analogový / digitální převodník.
