Popis

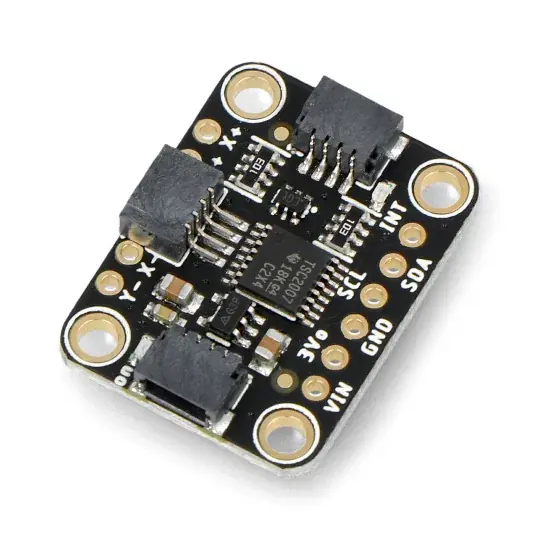

Modul od Adafruit je vybaven odporovým ovladačem dotykové obrazovky – TSC2007 . Je vybaven dvěma Qwiic / STEMMA QT konektory, které umožňují komunikaci s mikrokontrolérem přes I2C rozhraní. Kromě Qwiic / STEMMA QT konektorů na desce najdete standardní konektory s roztečí 2,54 mm, ke kterým můžete připájet vodiče nebo goldpin strip, který je součástí sady, a FPC konektor pro připojení 4- pin screen, rastr 1 mm. Na desce je napěťový regulátor 3V , takže jej lze připojit k systémům pracujícím s 3V a 5V logikou.

Popis produktu: TSC2007 odporový dotykový ovladač – I2C STEMMA QT – Adafruit 5423

Modul od Adafruit je vybaven odporovým ovladačem dotykové obrazovky – TSC2007 . Je vybaven dvěma Qwiic / STEMMA QT konektory, které umožňují komunikaci s mikrokontrolérem přes I2C rozhraní. Kromě Qwiic / STEMMA QT konektorů na desce najdete standardní konektory s roztečí 2,54 mm, ke kterým můžete připájet vodiče nebo goldpin strip , který je součástí sady, a FPC konektor pro připojení 4- pin screen, rastr 1 mm. Na desce je napěťový regulátor 3V , takže jej lze připojit k systémům pracujícím s 3V a 5V logikou.

Výstupy modulu ovladače pro odporové dotykové obrazovky.

Piny modulu TSC2007

Modul řadiče odporové dotykové obrazovky je založen na čipu TSC2007, který komunikuje s mikrokontrolérem přes rozhraní I2C. Pro připojení můžete použít dostupný Qwiic / STEMMA QT konektor nebo standardní piny, rastr 2,54 mm po připájení vodičů nebo přiložené goldpin konektory.

• VIN – napájecí napětí od 3V do 5V
• 3Vo – výstupní napětí rovné 3 V s účinností až 100 mA
• GND – zem systému
• SCL – hodinová linka sběrnice I2C
• SDA – datová linka sběrnice I2C
• FPC konektor – 4pinová patice s roztečí 1mm pro připojení stínění kabelem
• Y-, X-. Konektory Y +, X + – X / Y, dostupné na konektoru 2,54 mm, slouží k připojení stínění při absenci FPC kabelu s roztečí 1 mm.

Výrobce připravil uživatelskou příručku , která značně usnadňuje zahájení práce s modulem. Najdete tam příklady připojení s Raspberry Pi a Arduino spolu s ukázkovými programovými kódy.

Specifikace modulu dotykového ovladače

• Čip: TSC2007
• Pracovní napětí: 3V nebo 5V
• Komunikační rozhraní: I2C
• I2C adresa: 0x48
• Konektory:
• 2x Qwiic / STEMMA QT
• 1x FPC 4pin, rozteč 1 mm
• pájecí otvory rozteč 2,54 mm
• Rozměry: 25,5 x 19 x 4,6 mm
• Hmotnost: 21 g

Obsah sady

• 1x TSC2007 odporový dotykový ovladač – I2C STEMMA QT – Adafruit 5423
• 1x samec zlatý proužek 1x 16pin

Sada obsahuje také zlatý řemínek.

‌
