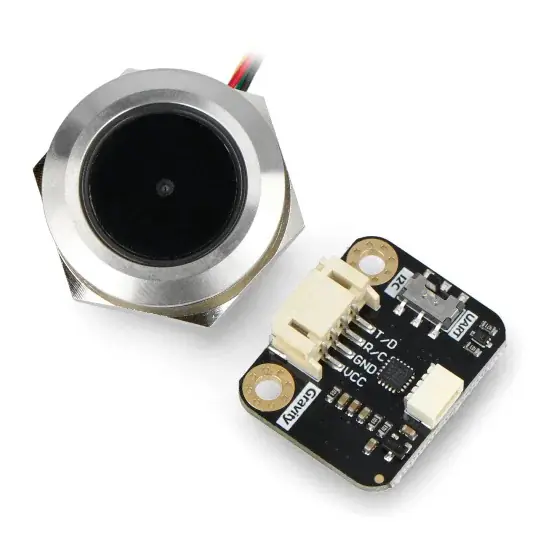

Top Prodej Gravitační – prstenový 2D skener QR kódů – skener QR kódů – kulatý – DFRobot SEN0486

Popis

Ring 2D QR Code Scanner je sada skládající se ze skeneru čárových a QR kódů a adaptéru zpracovávajícího načtené hodnoty. Modul umožňuje čtení jednorozměrných a dvourozměrných kódů, to vše prostřednictvím inteligentního algoritmu rozpoznávání obrazu . Ring 2D QR Code Scanner spolupracuje se všemi ovladači pracujícími s napětím 3,3 V / 5 V, podporuje UART a I2C komunikaci – což v kombinaci umožňuje integraci s širokou škálou zařízení.

Popis produktu: Gravity – Ring 2D QR Code Scanner – QR code scanner – kulatý – DFRobot SEN0486

Ring 2D QR Code Scanner je sada skládající se ze skeneru čárových a QR kódů a adaptéru zpracovávajícího načtené hodnoty. Modul umožňuje čtení jednorozměrných a dvourozměrných kódů, to vše prostřednictvím inteligentního algoritmu rozpoznávání obrazu . Ring 2D QR Code Scanner spolupracuje se všemi ovladači pracujícími s napětím 3,3 V / 5 V, podporuje UART a I2C komunikaci – což v kombinaci umožňuje integraci s širokou škálou zařízení.

Produkt je kompatibilní s řadiči Arduino, ESP32 nebo Raspberry Pi

Výrobce připravil podrobnou uživatelskou příručku , která mimo jiné obsahuje schéma zapojení a ukázkové kódy programu.

Gravity – Ring 2D QR Code Scanner – QR code scanner – kulatý – DFRobot SEN0486.

Deska – adaptér, což je konektor mezi skenerem a modulem s mikrokontrolérem zpracovávajícím signál.

Jak funguje skener QR kódu?

Ring 2D QR Code Scanner využívá inteligentní algoritmus rozpoznávání obrazu . Podporované typy 1D 1D kódů jsou EAN13, EAN8, UPCA, UPCE0, UPCE1, Code128, Code39, Code93, CodeBar, Interleaved a 2D 2D (QR) kódy jsou QR kód, Data Matrix, PDF417. Modul má vestavěny dvě signalizační diody , které informují uživatele o správném načtení kódu. Používá se v samoobslužných automatech , branách metra, vjezdech do míst, kde je potřeba skenovat jízdenky nebo kupony a mnoho dalších.

Obsah sady

• Gravitační – prstenový 2D skener QR kódů – skener QR kódů – kulatý – DFRobot SEN0486
• Deska – adaptér pro skener
• Propojovací kabel PH2.0-P o délce 30 cm

Popis pinoutu

Adaptér je vybaven pohodlným konektorem typu Gravity. Výhodou tohoto typu konektoru je především to, že není třeba pájet vodiče a spojení je stabilní.

• SDA / TX – datová linka rozhraní I2C / odesílací linka UART
• SCL / RX – hodinová linka rozhraní I2C / přijímací linka UART
• GND – zem systému
• VCC – napájecí pin v rozsahu od 3,3 V do 5 V

Ukázkové schéma zapojení pomocí desky DFRobot.

Obsah sady Ring 2D QR Code Scanner.

Technická specifikace Ring 2D QR Code Scanneru

• Napájecí napětí: 3,3 V / 5 V DC
• Pracovní proud: 70 mA
• Komunikační rozhraní: UART, I2C
• Rozlišení: 640 x 480 px
• Podporované kódy: 1D a 2D (QR)
• Podporované typy 1D kódů: EAN13, EAN8, UPCA, UPCE0, UPCE1, Code128, Code39, Code93, CodeBar, Interleaved
• Podporované typy 2D kódů: QR kód, Data Matrix, PDF417
• Úhel čtení: 360 ° rotace, ± 55 ° sklon, ± 55 ° odchylka
• Hloubka ostrosti: QR kód – výkon od 25 mm do 150 mm se může v různé míře lišit v důsledku kvality čárového kódu a podmínek prostředí
• Kontrast: ≥ 25 %
• Úhel skenování: 69 ° (horizontálně), 56 ° (vertikálně)
• Čitelnost: ≥ 5 mil
• Indikace čtení: LED dioda
• Interpretace indikace LED: blikající zelené světlo znamená úspěšné čtení
• Rozsah provozních teplot: -20 °C až 60 °C
