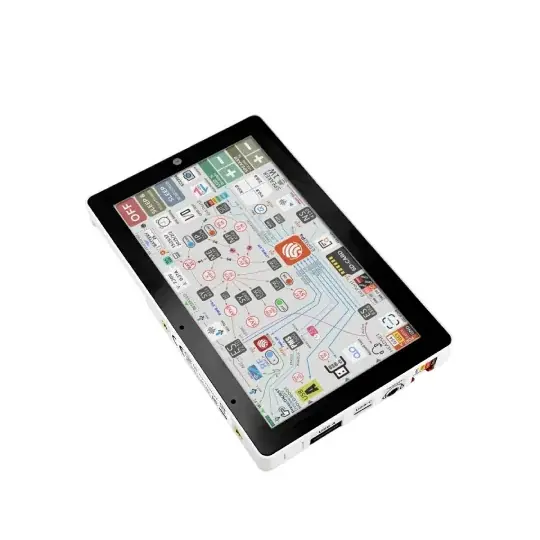

Tab5 – Vývojový modul pro IoT – ESP32-P4NRW32 a ESP32-C6-MINI-1U – M5Stack C145 Levný

Popis

Modul Tab5 od společnosti M5Stack je výkonná vývojová platforma pro IoT určená pro vývojáře, inženýry a vývojáře embedded systémů. Jejím srdcem je ESP32-P4 , dvoujádrový čip RISC-V, podporovaný 32 MB PSRAM a 16 MB flash paměti . Bezdrátovou komunikaci zajišťuje ESP32-C6 , který podporuje WiFi 6, Thread a ZigBee, což zajišťuje vysokou propustnost, nízkou latenci a flexibilní nasazení.

‌

Popis produktu: Tab5 – vývojový modul pro IoT – ESP32-P4NRW32 a ESP32-C6-MINI-1U – M5Stack C145

Modul Tab5 od M5Stack je výkonná platforma pro tvorbu IoT projektů, navržená s ohledem na vývojáře, inženýry a vývojáře embedded systémů. Jeho srdcem je ESP32-P4 – dvoujádrový čip RISC-V, podporovaný 32 MB PSRAM a 16 MB flash paměti . Bezdrátovou komunikaci zajišťuje ESP32-C6 s podporou WiFi 6, Thread a ZigBee, což zajišťuje vysokou propustnost, nízkou latenci a flexibilní nasazení. Tab5 je vybaven 5palcovým IPS displejem s HD rozlišením a kapacitní dotykovou obrazovkou GT911 pro přesné ovládání. 2MP kamera s rozhraním MIPI-CSI umožňuje zpracování obrazu v reálném čase. Další funkce, jako je RS-485, USB Type-C OTG, port USB Type-A, slot pro microSD a rozšiřující konektory (GROVE, M5BUS, GPIO_EXT) , umožňují rozsáhlé rozšíření funkcí. Zařízení lze napájet externě přes USB Type-C nebo volitelnou baterii NP-F550 (není součástí balení).

Tab5 – Vývojový modul pro IoT – ESP32-P4NRW32 a ESP32-C6-MINI-1U – M5Stack C145. Modul Tab5 od M5Stack je výkonná platforma pro tvorbu IoT projektů, navržená s ohledem na vývojáře, inženýry a tvůrce embedded řešení.

Speciální funkce

• Dvoujádrový mikrokontrolér ESP32-P4 taktovaný až na 400 MHz pro lokální aplikace
• Modul ESP32-C6 s podporou WiFi 6, Thread a ZigBee pro maximální síťovou kompatibilitu
• 5″ IPS displej s rozlišením 1280 x 720 px s rozhraním MIPI-DSI a dotykovou obrazovkou GT911 pro vysokou kvalitu obrazu a odezvu
• Kamera SC2356 s rozlišením 2 MPx (1600 x 1200 px) připojená přes MIPI-CSI – ideální pro aplikace rozpoznávání obrazu
• Plná podpora zvuku: kodek ES8388, systém AEC se stereo mikrofony, 1W reproduktor a 3,5mm jack
• Průmyslový port RS-485 s přepínatelným zakončením 120 Ω
• Rozšiřující konektory: Grove, M5BUS, GPIO_EXT, microSD a STAMP pad pro LPWAN moduly
• Vestavěný 6osý senzor BMI270 a hodiny reálného času RX8130CE s funkcí buzení
• Napájeno vyjímatelnou baterií NP-F550 2S (není součástí balení), nabíjeno přes IP2326 a monitorováno pomocí INA226
• Kompatibilita s ESP-IDF – hotové prostředí pro vývojáře v C/C++

Praktické aplikace

Bezbateriová verze je ideální pro stacionární aplikace – v laboratořích, průmyslových halách, systémech správy budov nebo jako panelový ovladač. Díky rozsáhlým hardwarovým rozhraním a pokročilé bezdrátové komunikaci je ideální pro automatizaci, prototypování a technické vzdělávání.

Profesionální řídicí centrum IoT v kompaktním provedení

Díky kombinaci výkonných čipů ESP32 a bohaté sady rozhraní se Tab5 stává centrálním řídicím bodem pro jakoukoli infrastrukturu IoT. Je ideální jak pro chytrou domácnost, tak pro průmyslová nebo výzkumná prostředí. Jeho dotyková obrazovka a kamera umožňují vytváření interaktivních vizuálních aplikací, zatímco rozsáhlé vstupy a výstupy umožňují integraci se senzory a automatizačními systémy.

Zařízení lze napájet externě přes USB typu C nebo volitelnou baterii NP-F550 (není součástí balení). Bezdrátová komunikace je realizována pomocí ESP32-C6 s podporou WiFi 6, Thread a ZigBee, což zajišťuje vysokou propustnost, nízkou latenci a flexibilní implementaci.

Technické specifikace modulu

• Mikrokontrolér: ESP32-P4NRW32 (RISC-V 32bitový, 2 jádra, až 400 MHz)
• Bezdrátový modul: ESP32-C6-MINI-1U (WiFi 6 / Thread / ZigBee)
• Anténa: Vestavěný 3D a MMCX port pro externí anténu
• Flash paměť: 16 MB
• Paměť PSRAM: 32 MB
• Displej: 5″ IPS TFT 1280 x 720 px, MIPI-DSI
• Dotykový: GT911, vícebodový
• Fotoaparát: SC2356, 2 MPx (1600 x 1200 px), MIPI-CSI
• Zvuk: ES8388, ES7210 AEC, stereofonní mikrofony, 1W reproduktor, 3,5mm jack
• USB: USB typu A (hostitel), USB typu C OTG (USB 2.0)
• RS-485: SIT3088 s přepínatelným zakončením 120 Ω
• Rozšíření: Grove, M5BUS, GPIO_EXT, slot pro microSD kartu, razítko
• Pohybový senzor: BMI270, akcelerometr + gyroskop
• RTC: RX8130CE s funkcí probuzení
• Napájení: přes USB typu C nebo baterii NP-F550 (není součástí balení)
• Správa napájení: IP2326, monitorování INA226
• Rozměry: 128 x 80 x 12 mm
• Hmotnost: 124 g

Obsah sady

• 1x M5Stack Tab5 (základní verze, bez baterie)
• 1x Signální kabel s jedním 6pinovým konektorem, rozteč 1,25 mm
